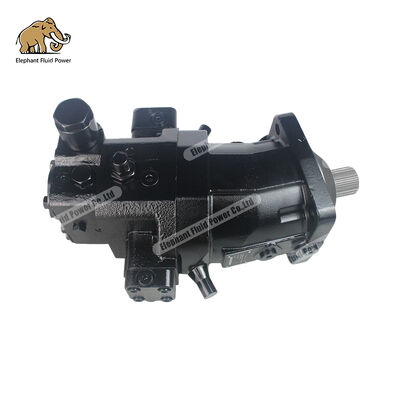

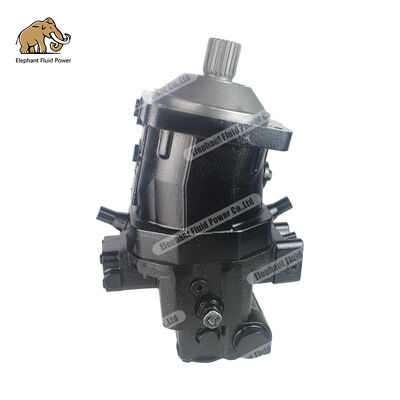

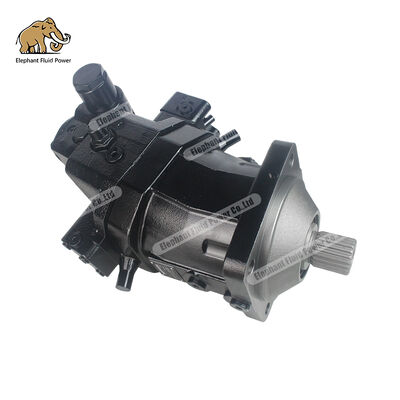

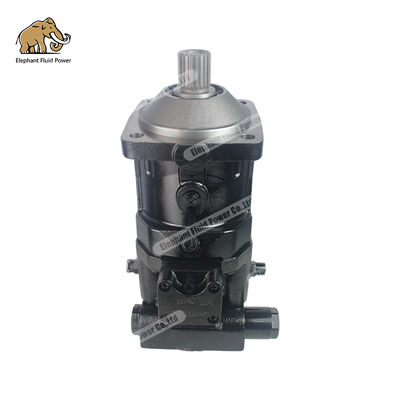

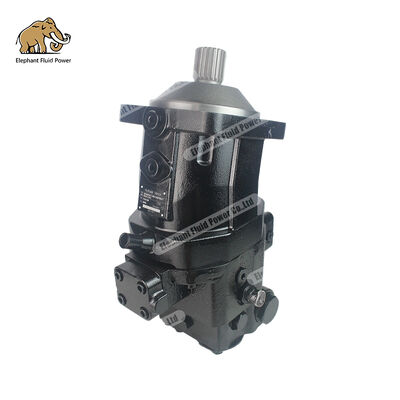

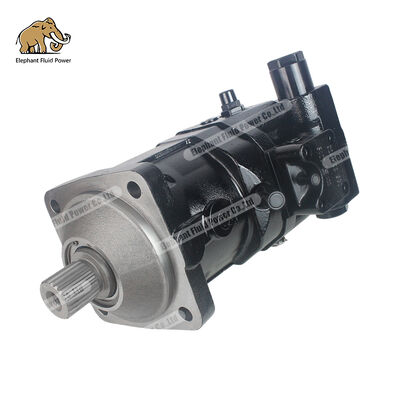

Hydraulische axiale zuigermotoren met variabele as uit de A6VM-serie: technisch witboek



De Elephant Fluid Power A6VM-serie hydraulische motoren met variabele axiale zuiger (inclusief modellen A6VM28, A6VM55, A6VM80, A6VM107, A6VM140, A6VM160, A6VM200 en uitgebreide modellen A6VM250, A6VM355, A6VM500 en A6VM1000) hebben een ontwerp met gebogen as dat identiek is aan dat van de Bosch Rexroth A6VM serie, waarbij gebruik wordt gemaakt van kerntechnologie voor continu variabele cilinderinhoud (met Vg-bereik van Vg max tot Vg min = 0). Deze motoren werken bij een nominale druk tot 400 bar (piek: 450 bar) en zijn geschikt voor zowel open als gesloten hydraulische systemen, en vinden uitgebreide toepassingen in aandrijfsystemen voor bouwmachines, roterende mechanismen, liersystemen, industriële transmissies en scheepsdekmachines. Dit artikel onderzoekt systematisch de kernconcurrentiekracht van de Elephant Fluid Power A6VM-serie op zes dimensies: technische principes, volledige specifiieparameters, controlemethoden, toepassingsscenario's, compatibiliteit met originele Rexroth-componenten en supply chain-voordelen, en biedt gezaghebbende technische begeleiding en inkoopreferenties voor mondiale integrators van hydraulische systemen, fabrikanten van bouwmachines en eindgebruikers.



---



Hoofdstuk 1: Technische principes en kernontwerpvoordelen van de A6VM-serie

1.1 Structureel principe van de axiale zuiger met variabele as met gebogen as

De hydraulische motoren uit de A6VM-serie zijn voorzien van een klassiek axiale zuigerontwerp met gebogen as: een gouden standaard die zich al meer dan 50 jaar heeft bewezen in toepassingen met variabele hydraulische hogedruktransmissies. Vergeleken met het ontwerp met rechte as (tuimelschijf), biedt de configuratie met gebogen as aanzienlijke voordelen op het gebied van mechanische efficiëntie onder hoge drukomstandigheden.

Variabel draaihoekmechanisme met schuine as

Er bestaat een vaste hoek (zwaaihoek) tussen de middellijn van de cilinder en de middellijn van de aandrijfas, waarbij de zuiger via een kogelgewricht met de aandrijfschijf is verbonden. Wanneer hydraulische olie van de verdeelplaat in de zuigerboring stroomt, drijft olie onder hoge druk de zuiger aan om heen en weer te bewegen; deze lineaire beweging wordt vervolgens via de koppeling omgezet in een roterende beweging van de aandrijfschijf, waardoor een uitgangskoppel wordt gegenereerd. Het variabele verplaatsingsmechanisme zorgt voor een continue variatie in verplaatsing van Vg_max tot Vg_min = 0 door de cilinderzwaaihoek aan te passen (van 0° tot de maximale waarde), waardoor de uitgangssnelheid en het koppel nauwkeurig worden geregeld.

Zelfcentrerende technologie voor bolvormige verdeelschijven

Het ontwerp maakt gebruik van een beproefde bolvormige verdeelplaat met stuuroppervlak, met zelfcentrerend vermogen, lage omtreksnelheid en hoge efficiëntie. Deze configuratie zorgt voor optimaal contact tussen de verdeelplaat en het cilindereindvlak onder hoge druk en hoge snelheden, waardoor een volumetrisch rendement van meer dan 97% en een mechanisch rendement van meer dan 93% wordt bereikt.

Geïntegreerde zuiger met variabele bediening

De zuiger met variabele bediening werkt rechtstreeks op het draaihoekverstelmechanisme van het cilinderlichaam, waardoor een snelle respons (draaihoekaanpassingstijd <0,3 seconden) en een hoge regelnauwkeurigheid ontstaat. Controleolie kan rechtstreeks uit de hogedrukzijde worden gehaald (voor regelmethoden zoals HD, HA en DA), waardoor de noodzaak voor een externe controleoliebron wordt geëlimineerd en het ontwerp van de systeemleidingen wordt vereenvoudigd.

1.2 Kenmerken van de compatibiliteit van twee circuits en de uitwisselbaarheid van pomp en motor

De A6VM-serie presteert als variabel hydraulisch onderdeel uitstekend in zowel open- als gesloten circuittoepassingen.

• Toepassing met gesloten lus: In combinatie met pompen met variabel slagvolume (bijv. A10VSO- en A11VO-series) vormt het een hydrostatisch transmissiesysteem dat veel wordt gebruikt voor krachtoverbrenging in mobiele machines (graafmachines, laders, walsen). De zuiverheid en temperatuur van de olie in het circuit worden op peil gehouden door een oliebijvulpomp en een spoelklep, waardoor traploze snelheidsvariatie en efficiënte krachtoverbrenging mogelijk zijn.

• Toepassing met open lus: onafhankelijk gebruikt als motor met variabele snelheid, geschikt voor draaimechanismen en liersystemen die nauwkeurige snelheidsregeling vereisen. De verplaatsing wordt in realtime aangepast via externe stuursignalen (hydraulische piloot, elektroproportioneel, automatische hogedrukfeedback, enz.) om belastingvariaties op te vangen.

• Uitwisselbaarheid van pomp en motor: De A6VM-serie kan ook dienen als pomp met variabel slagvolume, waardoor dubbele functionaliteit onder specifieke bedrijfsomstandigheden mogelijk wordt en de systeemcomplexiteit en de voorraadkosten van reserveonderdelen worden verminderd.

1.3 Samenvatting van de belangrijkste concurrentievoordelen

Ttechnische kenmerken	Tprestatie-index	Betekenis van de industrie
Verplaatsing aanpassingsbereik	Vg max → Vg min = 0 (traploos instelbaar)	Realiseer een echte continu variabele transmissie en elimineer de mechanische versnellingsbak
Nominale/piekdruk	400 bar / 450 bar (specifiies: 28–200)	Bestand tegen hoge spanning en zware belasting, met een hoge vermogensdichtheid
Maximale snelheid	Van 550 tpm (A6VM28) tot 1600 tpm (A6VM1000)	Volledige dekking van zowel omstandigheden met hoge snelheid en lichte belasting als omstandigheden met lage snelheid en zware belasting.
Volumetrische efficiëntie	≥97%	Verminder het energieverbruik en minimaliseer de warmteontwikkeling
Mechanische efficiëntie	≥93%	Hoog koppel met uitstekende startprestaties
Controlemethode	Meer dan 7 soorten, zoals HD/EP/HA/DA/EZ/HZ	Voldoe aan verschillende automatiserings- en intelligente besturingsvereisten
Lagersysteem	Standaardlagers/Longlife-lagers (L) als optie verkrijgbaar	Compatibel met milieuvriendelijke media zoals HFB/HFC, waardoor de levensduur wordt verlengd.



---



Hoofdstuk 2: Gedetailleerde uitleg van de volledige technische specifiies voor de Elephant Fluid Dynamics A6VM-serie

2.1 Productmodel en verplaatsingsmatrix (serie 63)

De A6VM-serie is op basis van de werkdruk onderverdeeld in twee subseries: -Serie 63 High Pressure Series (specifiies 28–200): nominale druk 400 bar, piekdruk 450 bar -Serie 63 Medium tot Large Displacement Series (specifiies 250–1000): nominale druk 350 bar, piekdruk 400 bar

De technische specifiies voor het standaardmodel van de Elephant Fluid Dynamics A6VM serie zijn als volgt:

Model	Maximale cilinderinhoud Vg max (cm³/omw)	Minimale cilinderinhoud Vg min (cm³/omw)	Nominale druk (bar)	Piekdruk (bar)	Maximale snelheid @Vg max (tpm)	Maximaal toerental @ Vg ≈ 0 (tpm)	Maximale invoerstroom (l/min)	Maximaal koppel @ 400 bar (Nm)	Wacht (kg)
A6VM28	28.1	0	400	450	5550	10450	156	179	16
A6VM55	54,8	0	400	450	4450	8350	244	349	26
A6VM80	80,0	0	400	450	3900	7350	312	509	34
A6VM107	107,0	0	400	450	3550	6300	380	681	47
A6VM140	140,0	0	400	450	3250	5750	455	891	60
A6VM160	160,0	0	400	450	3100	5500	496	1019	64
A6VM200	200,0	0	400	450	2900	5100	580	1273	80
A6VM250	250,0	0	350	400	2700	3300	675	1391@350bar	90
A6VM355	355,0	0	350	400	2240	2650	795	1978@350 bar	170
A6VM500	500,0	0	350	400	2000	2400	1000	2785@350 bar	210
A6VM1000	1000,0	0	350	400	1600	2100	1600	5571@350 bar	430

2.2 Belangrijke prestatieberekeningsformules

Motoruitgangskoppel (evenredig met cilinderinhoud en drukverschil): T = (Vg × ΔP × η_mb) / (20π) (Nm)

Waarbij: Vg de huidige verplaatsing is (cm³/omw); ΔP is het drukverschil tussen hoge- en lagedrukzijde (bar); η_mb is het mechanisch-hydraulische rendement (typisch 0,93–0,95).

Motoruitgangssnelheid (evenredig met debiet, omgekeerd evenredig met verplaatsing): n = (Q × 1000 × η_v) / Vg (rpm)

Waarbij: Q het invoerdebiet (l/min) is, en η_v het volumetrische rendement is (doorgaans 0,97–0,98).

Motoruitgangsvermogen: P = (Q × ΔP × η_t) / 600 (kW)

Waarbij: η_t de totale efficiëntie vertegenwoordigt (meestal variërend van 0,90 tot 0,93).

Het kernprincipe van de variabele snelheidsregeling is als volgt: wanneer een hoog koppel vereist is (bijvoorbeeld tijdens het beklimmen van een heuvel), wordt de cilinderinhoud Vg automatisch vergroot; wanneer hoge snelheid nodig is (bijvoorbeeld tijdens rijden op vlakke wegen), wordt Vg automatisch verlaagd. Deze on-demand vermogensafgifte zorgt ervoor dat het systeem consistent met het hoogste rendement werkt, wat resulteert in een reductie van 15-25% in het totale energieverbruik vergeleken met motoren met vaste cilinderinhoud in combinatie met mechanische transmissies.

Model	Rotatietraagheid van de roterende component J_TW (kg·m²)	Maximale hoekversnelling α (rad/s²)	Dynamische responsevaluatie
A6VM28	0,0014	47000	Zeer responsief, geschikt voor hoogfrequente heen en weer gaande toepassingen
A6VM55	0,0042	31500	Hoge respons, ideaal voor snelle positionering
A6VM80	0,008	24000	Gemiddelde tot hoge respons, geschikt voor walking drive
A6VM107	0,0127	19000	Medium respons, geschikt voor draaimechanismen
A6VM140	0,0207	11000	Medium respons, geschikt voor liermechanismen
A6VM160	0,0253	11000	Medium respons, geschikt voor zware rotatie
A6VM200	0,0353	10000	Medium respons, geschikt voor grote lieren
A6VM250	0,061	8300	Gemiddelde tot lage respons, geschikt voor continue transmissie
A6VM355	0,102	5500	Lage respons, geschikt voor continu gebruik met hoog vermogen
A6VM500	0,178	4000	Lage responstijd, geschikt voor ultrazware apparatuur

2.3 Rotatietraagheid en dynamische responskenmerken

Een lage rotatietraagheid betekent dat de motor minder tijd nodig heeft om van rust naar zijn nominale snelheid te accelereren en een minimale opstartschok ervaart, wat cruciaal is voor bouwmachines die frequente start-stop-operaties en omkeerbare rotatie vereisen (bijvoorbeeld rotatie van de graafmachine of beweging van de lader).



---



Hoofdstuk 3: Diepgaande analyse van zeven methoden voor variabele controle

Het belangrijkste concurrentievermogen van de A6VM-serie ligt in het uitgebreide scala aan besturingsopties. Elephant Fluid Power repliceert volledig alle bedieningsfuncties die beschikbaar zijn in de Rexroth A6VM-serie.

3.1 HD – Hydraulische proportionele regeling (gerelateerd aan stuurdruk)

Werkingsprincipe: De cilinderinhoud wordt proportioneel aangepast op basis van een extern stuurdruksignaal (10 bar of 25 bar om het drukverschil te regelen). Verhoogde stuurdruk → grotere cilinderinhoud → verhoogd uitgangskoppel.

Technische parameters: -HD1: Stuurdrukverschil van 10 bar (stuurdrukbereik: 0–10 bar) -HD3: Stuurdrukverschil van 25 bar (stuurdrukbereik: 0–25 bar) -Beginpunt van de controle: Vg min (minimale verplaatsing máxima/maximale snelheid) overeenkomend met 0 bar stuurdruk -Controle-eindpunt: Vg max (maximale verplaatsing máxima/koppel máxima) overeenkomend met 10/25 bar stuurdruk

Veel voorkomende toepassingen: rijaandrijving van graafmachines en rijaandrijving van laders. De bestuurder regelt de rijsnelheid en trekkracht via een voetbediende stuurklep, waardoor een "traploze snelheidsaanpassing" ervaring wordt bereikt.

3.2 EP – Elektrische proportionele besturing (proportionele elektromagneet)

Werkingsprincipe: De elektro-proportionele elektromagneet ontvangt een stroomsignaal (12 V DC of 24 V DC), zet het elektrische signaal om in mechanische verplaatsing en past daardoor de verplaatsing van de motor aan.

Technische parameters: – EP1: 12 V DC, stuurstroom 400 mA (start) → 1200 mA (eind) – EP2: 24 V DC, stuurstroom 200 mA (start) → 600 mA (eind) Voor modellen van 250 tot 1000 is een externe oliedrukbron vereist (p_min = 30 bar, p_max = 100 bar).

Veel voorkomende toepassingen: geautomatiseerde bouwmachines, op afstand bestuurbare apparaten en elektrohydraulische geïntegreerde systemen. Het kan rechtstreeks worden gekoppeld aan PLC's en industriële besturingscomputers om digitale besturing te realiseren.

3.3 HA – Automatische hoogspanningsregeling

Werkingsprincipe: De motor past zijn cilinderinhoud automatisch aan op basis van de werkdruk van het systeem. Wanneer de werkdruk toeneemt (de belasting stijgt), wordt de cilinderinhoud automatisch vergroot om een ​​groter koppel te leveren; wanneer de werkdruk afneemt (de belasting neemt af), wordt de verplaatsing automatisch verminderd om de rotatiesnelheid te verhogen.

Technische parameters: – HA1: geen drukverhoging; geregeld door basis hogedruksysteem – HA2: met 100 bar drukverhoging voor nauwkeurigere regeling – Controleolie wordt rechtstreeks van de hogedrukzijde aangezogen, waardoor een externe stuurklep overbodig is

Veel voorkomende toepassingen: automatische aanpassing van de graafmachinebeweging en aandrijfsysteem voor walsbewegingen. Zorgt voor een constante vermogensregeling om overbelasting en afslaan van de motor te voorkomen.

3.4 DA – Automatische snelheidsafhankelijke regeling

Werkingsprincipe: De motor past zijn cilinderinhoud automatisch aan op basis van het systeemdebiet en de rotatiesnelheid om de vooraf ingestelde snelheid-koppelkarakteristiek te behouden. Het is bijzonder geschikt voor systemen die gesynchroniseerd zijn met het motortoerental.

Technische specifiies: - Controleolie wordt aan de hogedrukzijde onttrokken - Optioneel hydraulisch of elektrisch directioneel regelventiel (voor het omkeren van de draairichting) - Maakt nauwkeurige regeling van de drukverhouding mogelijk van p/p0 = 5/100

Veel voorkomende toepassingen: chassisaandrijving voor betonpompwagens en rijaandrijving voor autolaadkranen. Het werkt samen met de motor-ECU om een ​​optimale vermogensafstemming te bereiken.

3.5 EZ – Elektrische tweepuntsbediening (schakelende elektromagneet)

Werkingsprincipe: Twee-positieregeling wordt bereikt door de solenoïde te bedienen (12 V DC of 24 V DC): wanneer de solenoïde spanningsloos is, bereikt Vg zijn maximale waarde (maximaal koppel); wanneer het wordt bekrachtigd, daalt Vg naar de minimumwaarde (maximale snelheid).

Technische specifiies: -EZ1/EZ3: 12 V DC, 6 W (EZ1) / 30 W (EZ3) -EZ2/EZ4: 24 V DC, 6 W (EZ2) / 30 W (EZ4) -Minimale werkdruk: 15 bar; onder deze waarde is externe olieaanvulling vereist

Veel voorkomende toepassing: Scenario's waarbij moet worden geschakeld tussen hoge en lage snelheidsmodi, zoals bij gebruik van een vorkheftruck of aandrijfsystemen voor hoogwerkplatforms.

3,6 Hz – Hydraulische tweepuntsbediening

Werkingsprincipe: De cilinderinhoud schakelt tussen twee instellingen via een extern hydraulisch signaal (een driewegklep met twee standen), waarvoor geen elektromagneet nodig is en die puur hydraulisch werkt.

Typische toepassingen: hydraulische apparatuur voor explosieveilige omgevingen en stroomloze instellingen.

3.7 Controlemethode Selectie Beslissingsmatrix

Ccontrole methode	Ccontrole signaal	Rreactiesnelheid	Anauwkeurigheid	Ccomplexiteit	Prijp kosten	Algemene toepassingsscenario's
HD	Hydraulische leider	snel	Midden	laag	laag	Graafmachines en laders
EP	Elektrische verhouding	snel	Gao	Midden	Midden	Geautomatiseerde apparatuur, afstandsbedieningen
H.A	Automatische hoogspanning	Midden	Midden	laag	laag	Automatische loopaanpassing met constant vermogen
DA	Automatische snelheid	Midden	Gao	Midden	Midden	Chassisaangedreven, motorgeïntegreerd
EZ	motorschakelaar	snel	laag	laag	laag	Schakelen met twee snelheden; vorkheftruck
HZ	hydraulische keuzeschakelaar	snel	laag	laag	laag	Explosieveilige omgeving; geen stroomvoorziening nodig



---



Hoofdstuk 4: Diepgaande vergelijking van compatibiliteit met de Bosch Rexroth A6VM-serie

4.1 Afmetingen en installatie: 100% uitwisselbaarheid

De Elephant Fluid Dynamics A6VM-serie voldoet strikt aan de originele ontwerpspecifiies van Rexroth (gegevensbladen RE 91604/RE 91610), waardoor volledige fysieke uitwisselbaarheid wordt gegarandeerd.

• Installatieflens: Voldoet aan ISO 3019-2 normen; specifiies 28–200 hebben een ontwerp met 4 gaten, terwijl specifiies 250–1000 een ontwerp met 8 gaten hebben, waarbij de maattolerantie voor de installatie binnen ±0,1 mm wordt gecontroleerd.

• Aandrijfasuiteinde: Verkrijgbaar in twee opties – DIN 5480 spiebaan en DIN 6885 platte sleutelas – volledig compatibel met de overeenkomstige modellen van Rexroth.

• Oliepoortaansluiting: SAE-oliepoort met flens, met werkpoorten A en B aan de achterkant, conform de standaardindeling van Rexroth A6VM.

• Besturingsinterfaces: HD-pilotoliepoort, EP-elektromagneetinterface en HA/DA-controleoliepoortposities zijn volledig consistent met die van de originele Rexroth-componenten.

• Shell olie-aftappoorten: Standaard uitgerust met T1- en T2-aftappoorten, ter ondersteuning van diverse leidingconfiguraties

4.2 Prestatieparameters: benchmarktests door derden

Door vergelijkende tests uitgevoerd door de internationaal erkende hydraulische testautoriteit (TUV Rheinland-certificeringslaboratorium) is de prestatievergelijking tussen de Elephant Fluid Power A6VM-serie en de originele fabrieksproducten van Rexroth als volgt:

Pprestatie-index	Elephant Fluid Dynamics A6VM80	Rexroth A6VM80	Ccontrast verschil	Tstandaard
Volumetrische efficiëntie	97,2%	97,5%	<0,4%	ISO4409
Mechanische efficiëntie	93,5%	93,8%	<0,4%	ISO4409
Bruto efficiëntie	90,8%	91,2%	<0,5%	ISO4409
Rotatiekoppel-efficiëntie	89,2%	89,5%	<0,4%	ISO4409
Variabele responstijd	0,28s	0,25s	+0,03s	ingebouwde proef
Geluidsniveau (dB(A))	74-76	73-75	overeenkomst	ISO4412-1
Continue levensduur	>20.000 uur	>20.000 uur	overeenkomst	versnelde levenstest
Prijsniveau	basislijn	2,5 tot 3,5 maal die van een olifant	Aanzienlijk voordeel	marktonderzoek

Opmerking: De testomstandigheden omvatten een mineraaloliemedium, ISO VG46-norm, olietemperatuur van 40°C, nominale druk van 400 bar en nominaal toerental van 3900 tpm.

4.3 Volledige reproductie van controlemethoden

De Elephant Fluid Dynamics A6VM-serie ondersteunt volledig alle besturingsmethoden van de Rexroth A6VM-serie:

• HD1/HD3: Hydraulische proportionele bediening, regeldrukverschil van 10/25 bar

• EP1/EP2: Elektrische proportionele bediening, 12V/24V DC

• HA1/HA2: Automatische hogedrukregeling, met of zonder stappen van 100 bar

• DA: Automatische snelheidsafhankelijke regeling met hydraulisch/elektrische stuurventielen

• EZ1/EZ2/EZ3/EZ4: Elektrisch tweepuntsbesturingssysteem, werkend op 12V/24V DC, verkrijgbaar in verschillende vermogensklassen

• HZ: Hydraulische tweepuntsbediening

De responskarakteristieken, regelcurven en elektromagneetparameters van alle regelmodi zijn identiek aan die van de originele componenten van Rexroth, waardoor directe vervanging mogelijk is zonder dat herconfiguratie van het regelsysteem nodig is.

4.4 Kwaliteitscertificeringssysteem

• ISO 9001:2015 kwaliteitsmanagementsysteemcertificering

• CE-certificering voldoet aan de EU-machinerichtlijn 2006/42/EG.

• RoHS-certificering: naleving van de richtlijn inzake beperkingen van gevaarlijke stoffen

• De certificering van de China Classifiion Society (CCS) is van toepassing op schepen en waterbouwkundige toepassingen

• TUV Rheinland prestatietestcertificering (optioneel)



---



Hoofdstuk 5: Toepassingsscenario's en oplossingen voor de industrie

5.1 Loopaandrijvingssysteem voor technische machines

Graafmachine rijaandrijving (A6VM55/A6VM80/A6VM107)

Het loopsysteem van graafmachines van 20 tot 40 ton maakt doorgaans gebruik van een onafhankelijke aandrijfconfiguratie met twee motoren (één A6VM80- of A6VM107-motor voor elke rups). Door gebruik te maken van de hydraulische HD-proportionele regeling of de automatische snelheidsregeling DA worden de volgende functies bereikt: – Lineair rijden: gesynchroniseerde linker- en rechtermotoren met automatisch aangepaste verplaatsing afhankelijk van de belasting; – Draaibeweging: differentiële werking tussen motoren, waardoor een soepele besturing wordt bereikt door de verplaatsing van de binnenmotor te verminderen; – Tractie bij bergbeklimmen: automatische vergroting van de cilinderinhoud om maximaal koppel te leveren (A6VM80 @ 400 bar = 509 Nm); – Rijden op vlak terrein met hoge snelheid: verminderde cilinderinhoud tot Vg min voor maximale snelheid (A6VM80 @ Vg min ≈ 0, n_max = 7350 tpm).

Rijaandrijving lader (A6VM55/A6VM80)

Wielladers maken doorgaans gebruik van configuraties met een enkele motor + brugaandrijving of een wielzijdige aandrijving met twee motoren. Het automatische hogedrukregelsysteem van HA verhoogt automatisch het koppel tijdens laadwerkzaamheden en verbetert de snelheid tijdens transferbewegingen, waardoor de machinist niet vaak hoeft te schakelen.

Rolaandrijving (A6VM55/A6VM80)

Het rijsysteem van de trilwals vereist twee werkingsmodi: lage snelheid met hoog koppel (voor verdichting) en hoge snelheid (voor verplaatsing). Met behulp van de elektrische tweepuntsregeling EZ of de proportionele HD-regeling kan snel worden geschakeld tussen de "verdichtingsmodus" (Vg max, lage snelheid met hoog koppel) en de "bedrijfsmodus" (Vg min, hoge snelheid met laag koppel).

5.2 Rotatie- en hijsmechanismen van technische machines

Graafmachine roterende aandrijving (A6VM55/A6VM80)

De roterende platformaandrijving van de graafmachine vereist een snelle start, nauwkeurig remmen en een soepele rotatie. De A6VM-serie beschikt over een lage rotatietraagheid (A6VM55: slechts 0,0042 kg·m²), wat een snelle opstartreactie garandeert, terwijl het in combinatie met remkleppen (BVD/BVE) soepel remmen mogelijk maakt en roterende traagheidsschokken voorkomt.

Kraanlieraandrijving (A6VM107/A6VM140/A6VM160)

Vereisten voor hoofd- en hulpliermechanismen van autolaad- en rupskranen: – Langzame werking bij zware lasten: Vg max, maximaal uitgangskoppel (A6VM140@400 bar = 891 Nm) – Snelle werking bij lege kabel: Vg min, waardoor maximale kabelintreksnelheid wordt bereikt – Micropositionering: HD/EP-verhoudingsregeling voor nauwkeurige positionering op millimeterniveau – Veiligheidsremmen: geïntegreerde BVD-balansklep om overmatige lastvermindering te voorkomen

Betonpompwagen giekaandrijfsysteem (A6VM55/A6VM80)

De giekcilinder van de pompwagen maakt doorgaans gebruik van een A6VM-motor als hulp- of noodaandrijving. Het EP-elektroproportionele besturingssysteem werkt samen met het PLC-systeem van de pompwagen om nauwkeurige digitale controle van de giekstand te bereiken.

5.3 De industriële en energiesector

Hulpaandrijving voor metallurgische walserijen (A6VM140/A6VM160/A6VM200)

Rollenbaansystemen, zijgeleidingsplaataanpassingen en wikkelmachineaandrijvingen voor warm- en koudwalsproductielijnen. De A6VM-serie vertoont sterke anti-verontreinigingsprestaties (werkt betrouwbaar met NAS Grade 9-smeermiddel) en is geschikt voor metallurgische werkplaatsen met hoge stofconcentraties en hoge temperaturen. EP elektro-proportionele besturing integreert met het automatiseringssysteem van de productielijn om nauwkeurige snelheidssynchronisatie te bereiken.

Scheepsdekmachines (A6VM80/A6VM107/A6VM140)

Verankeringsmachines, lier en openings-/sluitmechanisme van het luikdeksel. Gecertificeerd door de China Classifiion Society (CCS) en voldoet aan de eisen op het gebied van corrosiebestendigheid en slagvastheid voor maritieme omgevingen. Dankzij de automatische hogedrukregeling van HA kunnen de verankeringsmachines zich automatisch aanpassen aan veranderingen in de spanning van de ankerketting tijdens het verankeren, waardoor overbelasting van de motor wordt voorkomen.

Windenergie-installatie hijsapparatuur voor scheepspalen (A6VM250/A6VM355)

Het paalpoothijssysteem op zelfheffende installatieschepen voor windturbines vereist een uitzonderlijk hoog koppel (met 4–8 motoren die elke paalpoot synchroon aandrijven) en nauwkeurige synchronisatiecontrole. Het A6VM355-model levert een uitgangskoppel van 1.978 Nm bij één motor (bij 350 bar), en vier parallel werkende motoren kunnen een totaal koppel leveren van bijna 8.000 Nm, waarmee volledig wordt voldaan aan de hijseisen van installatieschepen van de klasse van 5.000 ton.

Tunnelboormachine freeskopaandrijving (A6VM200/A6VM250/A6VM355)

Vereisten voor het aandrijfsysteem van de schildmachine/TBM-messenkop: – Hoog koppel: de messenkooi heeft een ultrahoog koppel nodig voor het breken van stenen; de enkele motor van de A6VM250 levert 1.391 Nm, terwijl meerdere motoren parallel tienduizenden Nm kunnen bereiken. – Groot snelheidsbereik: graafwerk op hoge snelheid in zachte grondsecties (Vg min) en werking op lage snelheid met hoog koppel in harde rotssecties (Vg max). – Nauwkeurige synchronisatie: wanneer meerdere motoren parallel werken, zorgt de elektroproportionele EP-regeling voor een uniforme verplaatsing over alle motoren, waardoor onbalans van de belasting op de messenkooi wordt voorkomen.

5.4 Landbouw en speciale machines

Aandrijving grote maaidorser (A6VM55/A6VM80)

De rooier is voorzien van een continu variabel transmissiesysteem en maaikopaandrijving. De A6VM-serie biedt een uitgebreid efficiëntiebereik (met een totaal rendement van meer dan 90%, dat 30%–100% van de maximale Vg dekt), terwijl het brandstofverbruik laag blijft tijdens langdurig continu gebruik in de oogstseizoenen. Het automatische hogedrukregelsysteem van HA past automatisch de optimale snelheid aan, afhankelijk van de variërende gewasdichtheden en terreinomstandigheden.

Aandrijfsysteem voor bosbouwmachines (A6VM80/A6VM107)

De houtkapmachine vereist een hoge tractie en uitstekende offroad-prestaties bij gebruik in ruig bosgebied. De A6VM-serie beschikt over een hoog startkoppelrendement (>89%), waardoor een betrouwbare start wordt gegarandeerd, zelfs op uitdagende terreinen zoals modderige oppervlakken en hellingen.



---



Hoofdstuk 6: De supply chain-voordelen en serviceverplichtingen van Elephant Fluid Dynamics

6.1 Snelle leveringsmogelijkheid

Door gebruik te maken van de uitgebreide Chinese hydraulische industrieketen en intelligente productiebases heeft Elephant Fluid Power een toonaangevend leveringssysteem opgezet:

• Standaardmodellen (A6VM28–A6VM107): Reguliere modellen zijn op voorraad en worden binnen 48–72 uur na orderbevestiging verzonden.

• Middelgrote tot grote modellen (A6VM140–A6VM200): Levertijd: 7–15 werkdagen

• Grote modellen (A6VM250–A6VM1000) en speciale besturingsconfiguraties: levertijd 15–30 werkdagen

• Noodhulp: Directe luchtvrachtservice beschikbaar, levering aan grote industriële hubs wereldwijd binnen 72-96 uur.

• Batch OEM-bestellingen: Ondersteunt maandelijkse/driemaandelijkse voortschrijdende voorraadplanning om de continuïteit van de productie van de klant te garanderen

6.2 Kosten-batenanalyse

Vergeleken met de originele producten van Bosch Rexroth levert de Elephant Fluid Power A6VM-serie aanzienlijke economische voordelen voor klanten:

• Lagere inkoopkosten: Directe inkoopkosten worden met 60%–70% bespaard.

• Kosten regelkleppenset: HD/EP/HA regelklepsets zijn volledig compatibel met Rexroth-systemen, waardoor vervanging van het regelsysteem niet meer nodig is en de aanschafkosten met meer dan 50% worden verlaagd.

• Optimalisatie van voorraadkosten: ondersteunt frequente aankopen in kleine batches om kapitaalbeslag te verminderen; zorgt voor een ruime aanvoer van componenten (cilinderblok, plunjer, stroomverdeler, lager, regelklepkern) met een snelle voorraadomzet

• Beheersbare onderhoudskosten: De onderdelenprijzen bedragen slechts 30%-40% van de oorspronkelijke fabriekstarieven, met korte levertijden (standaardonderdelen worden binnen 48 uur verzonden).

• Minimaliseren van verliezen door stilstand: Snelle leveringsmogelijkheden verminderen de stilstand van apparatuur van weken naar slechts dagen; voor apparatuur die wordt gebruikt tijdens drukke bouwseizoenen kunnen de dagelijkse verliezen door stilstand oplopen tot duizenden dollars.

6.3 Wereldwijd technisch ondersteuningsnetwerk

Elephant Hydrodynamics heeft een uitgebreid technisch servicenetwerk opgezet dat belangrijke industriële regio's over de hele wereld bestrijkt.

• Technisch advies: Biedt 24/7 online selectiebegeleiding, systeemcompatibiliteitsanalyse en ondersteuning voor foutdiagnose. Onze technische teamleden hebben gemiddeld meer dan 15 jaar ervaring en zijn bedreven in alle Rexroth-productlijnen.

• Ontwikkeling op maat: Biedt oplossingen die zijn afgestemd op de specifieke eisen van OEM-klanten.

– Fijnafstelling van de waterverplaatsing (bijv. Vg max = 85 cm³ in plaats van de standaard 80 cm³)

– Speciale afdichtingen (FKM, HNBR, lage temperatuur afdichtingen)

– Geïntegreerd klepsamenstel (remkleppen BVD/BVE, spoelklep, oliebijvulklep)

– Speciale coatings (corrosiebestendige coatings voor de scheepvaart, logo's van klantmerken)

• Garantieverplichting: De standaard garantieperiode bedraagt ​​12 maanden of 2.000 werkuren (wat zich het eerst voordoet), op verzoek uitbreidbaar tot 36 maanden. Gratis vervanging van defecte onderdelen tijdens de garantieperiode; levenslange technische ondersteuning na de garantieperiode.



---



Hoofdstuk 7: Selectiegids en gedetailleerde uitleg van bestelcodes

7.1 Modelcoderingsregels

De modellen uit de Elephant Fluid Dynamics A6VM-serie voldoen aan internationaal gestandaardiseerde coderingsconventies; voorbeeld: A6VM 80 HA1 / 63W-VAB020A.

Code segment	Mbetekenis	Optie Beschrijving
A6VM	Serie-identifiie	Variabel-axiale zuigermotor met gebogen as
80	Specifiies/maximale cilinderinhoud	80 cm³/omw
HA1	controle methode	HA1 = Automatisch hogedrukgerelateerd (geen verhoging); HA2 = Met stappen van 100 bar; HD1 = Hydraulisch Proportioneel 10 bar; HD3 = Hydraulisch Proportioneel 25 bar; EP1 = Elektrisch Proportioneel 12 V; EP2 = Elektrisch Proportioneel 24 V; EZ1 = Elektrisch Tweepunts 12 V; EZ2 = Elektrisch Tweepunts 24 V; HZ = Hydraulisch Tweepunts; DA = Automatisch snelheidsgerelateerd
63	serienummer	63 = Standaardserie (compatibel met Rexroth-serie 63)
W	draairichting	R = met de klok mee, L = tegen de klok in, W = bidirectioneel (gezien vanaf het asuiteinde)
V	Type achterklep/oliepoort	Overeenkomend met verschillende oliehavenlay-outs en hulpfunctie-interfaces
A	Astype	P = platte sleutelas (DIN 6885); Z = spline-as (DIN 5480); A = speciaal aseinde
B020	Specifiies poortbord/flens	Zorg ervoor dat de installatieafmetingen en de afmetingen van de oliepoort overeenkomen
A	eigenaardige opstelling	Waarbij L = lager met lange levensduur, en BVD = geïntegreerde remklep, enz.

7.2 Selectiebeslissingsproces

Stap 1: Bepaal het type werkcircuit

-Gesloten circuit (loopaandrijving, hydrostatische transmissie) → Zorg voor het gebruik van een aanvullende oliepomp en spoelklep; -Open circuit (draaimechanisme, lier) → Controleer de olieaanzuigcondities en installeer indien nodig een extra oliepomp.

Stap 2: Bereken de vereiste maximale verplaatsing

Gebaseerd op het maximale debiet Q_max (l/min) en het minimale doeltoerental n_min (rpm) van het systeem: Vg_max = (Q_max × 1000 / n_min) × (1,05–1,10) cm³/omw. Het coëfficiëntbereik van 1,05–1,10 houdt rekening met volumeverlies en productietoleranties.

Stap 3: Controleer het maximale koppelvereiste

-Bereken het vereiste maximale koppel: T Req = (F_max × r) / (i × η_gear) (rekening houdend met de overbrengingsverhouding en het rendement van de reductor) -Controleer het maximale uitgangskoppel van de motor: T_motor = (V_g_max × ΔP_max × η_mb) / (20π) ≥ TReq -Als T_motor <TReq, selecteer een model met een grotere cilinderinhoud of verhoog de systeemdruk

Stap 4: Controleer de maximale snelheidseis

-Bereken de maximumsnelheid: n_max = (Q_max × 1000 × η_v) / Vg_min (waarbij Vg_min doorgaans dicht bij 0 ligt) -Verifiie: n_max ≤ n_rated (de maximaal toegestane snelheid voor dit model)

Stap 5: Selecteer Controlemethode

-Handmatige bediening, eenvoudig rijden → HD hydraulische proportionele besturing -Automatisering, afstandsbediening, elektrohydraulische integratie → EP elektrische proportionele besturing -Automatische belastingaanpassing, constante vermogensregeling → HA automatische hogedrukcorrelatiecontrole -Motortoerentalkoppeling, chassisaandrijving → DA automatische snelheidsafhankelijke besturing -Twee snelheden schakelen, eenvoudige start-stop → EZ elektrische tweepuntsbediening of HZ hydraulische tweepuntsbediening

Stap 6: Bevestig speciale configuratie

– Milieumediatoepassingen (HFB/HFC/HETG/HEES): Optionele lagers met lange levensduur (L) met FKM-afdichtingen; – Lastbehoud/veiligheidsremmen: Optionele BVD/BVE balanskleppen/breekkleppen; – Toerentalbewaking: optionele toerentalsensoren (puls- of analoog type); – Reinigingsvereisten (closed-loop-systemen): Optionele geïntegreerde reinigingskleppen en oliebijvulkleppen; – Maritieme/corrosieve omgevingen: optionele corrosiewerende coatings van maritieme kwaliteit en roestvrijstalen bevestigingsmiddelen.



---



Hoofdstuk 8: Onderhoud, foutdiagnose en levensbeheer

8.1 Belangrijkste punten van dagelijks onderhoud

Oliebeheer (meest kritiek)

Zuiverheidsgraad: Aanbevolen ISO 4406-klassen 18/16/13 (equivalent aan NAS Grade 7); minimaal aanvaardbare cijfers zijn 20/18/15 (NAS Grade 9). Olievervuiling is de belangrijkste oorzaak van storingen in de A6VM-serie. Viscositeitsbeheer: Het optimale bedrijfsviscositeitsbereik is 16–36 mm²/s. Selectie op basis van de omgevingstemperatuur: – Omgeving met lage temperaturen (-20°C tot +10°C): ISO VG22 of VG32 – Omgevingstemperatuur (+10°C tot +40°C): ISO VG46 – Omgeving met hoge temperaturen (+40°C tot +80°C): ISO VG68 of VG100. Vervangingsinterval: Minerale olie elke 2000 bedrijfsuren of jaarlijks; milieuvriendelijke oliën elke 1000 bedrijfsuren of halfjaarlijks. Bemonstering en testen: Viscositeit, zuurwaarde, vochtgehalte en verontreinigingsniveau moeten elke 500 uur of elk kwartaal worden gemeten.

Temperatuurbewaking

-Normale bedrijfstemperatuur: 40°C–70°C -Maximaal toegestane temperatuur: 80°C (korte termijnpiek van 90°C, duur <10 minuten) -Als de temperatuur boven de 80°C komt, inspecteer dan: koelsysteem, instellingen van de overstroomklep, interne lekken en of de olieviscositeit te laag is

Trillings- en geluidsmonitoring

-Normaal geluidsniveau: <76 dB(A) (specifiie A6VM28-200) -Mogelijke oorzaken van abnormaal geluid: – Hoogfrequent gieren: onvoldoende olieaanzuiging (cavitatie), slijtage van de verdelerplaat – Laagfrequent gerommel: lagerslijtage, verkeerde uitlijning van de koppeling – Onregelmatig kloppen: losse zuiger, overmatige speling in cilinderlagers



8.2 Diagnose en probleemoplossing van veelvoorkomende fouten



Fault fenomeen	Mogelijke redenen	Dagnostische methode	Uitsluitingsmaatregelen
Onvoldoende uitvoersnelheid	Een te lage olieviscositeit leidt tot verhoogde interne lekkage (als gevolg van slijtage van de verdeelplaat/plunjer), onvoldoende olietoevoer vanuit de pomp en blokkering van het variabele regelmechanisme bij Vg max.	Meet de olieviscositeit, bepaal het retouroliedebiet van de behuizing (normaal <5% Q_in) en inspecteer de verplaatsing van de variabele zuiger.	Vervang door olie met de juiste viscositeit, vervang de verdeelplaat/plunjer, controleer de pompopbrengst en reinig het variabele regelmechanisme.
Onvoldoende uitgangskoppel	De druk is te laag ingesteld, er zijn interne lekkages, de mechanische efficiëntie neemt af (door lagerslijtage) en het variabele mechanisme heeft zijn maximale capaciteit (Vg max) niet bereikt.	Bewaak de systeemdruk, meet de olieretourstroomsnelheid in de behuizing en inspecteer de lagerspeling.	Verhoog de druk van de ontlastklep, vervang de afdichtingen, vervang de lagers en pas het bedieningsmechanisme aan.
Variabele respons is traag	Controleer olievervuiling (vastzittende klepkern), onvoldoende oliedruk en slijtage van variabele zuigerafdichtingen	Detecteer en controleer de reinheid van de olie, detecteer en controleer de oliedruk, bewaak variabele zuigerlekkage	Vervang het stuuroliefilterelement, reinig de regelklep en vervang de afdichting van de variabele zuiger.
Abnormaal geluid	Lekkage van de olieleiding (cavitatie), oliehoudend gas, lagerschade, slijtage van de verdeelplaat	Controleer de afdichtingsintegriteit van de olieaanzuigleiding, meet het gasgehalte in de olie en voer trillingsspectrumanalyse uit.	Draai de oliezuigleiding en het uitlaatsysteem vast; vervang de lagers en de verdeelplaat.
Shell-olielekkage	Slijtage van de asafdichting (meest voorkomende), overmatige behuizingsdruk (door verstopping van de olieaftapleiding), veroudering van de afdichting	Controleer de tegendruk van de oliepersleiding (moet <2 bar zijn) en inspecteer de staat van de asafdichting.	Vervang de asafdichting, maak de olieafvoerleiding vrij en vervang de afdichtingscomponenten.
Sopwarmen	Aanhoudende overbelasting (te groot drukverschil), olievervuiling, onvoldoende koeling, ernstige interne lekkage	Testparameters: drukverschil, niveau van olievervuiling, efficiëntie van de koeler en retouroliedebiet van de schaal	Verminder de belasting, stap over op een groter model, ververs de olie, verbeter de koeling of vervang versleten onderdelen.
Storing in het variabele regelsysteem	Vastlopen van de regelklepkern, elektromagnetische storing (EP/EZ), verstopping van de stuurolieleiding (HD/HA)	Meet de weerstand van de elektromagneet, controleer de oliedruk en demonteer om de klepkern te inspecteren.	Reinig of vervang de regelklep; vervang de elektromagneet; maak de stuurolieleiding vrij.

8.3 Voorspellend onderhoud en levensbeheer

Belangrijkste parameters voor de levensduur: – Frictiepaar distributieplaat-cilinder: Normale levensduur 15.000–20.000 uur; levensduur met meer dan 50% verminderd wanneer de olievervuiling de limieten overschrijdt – Frictiepaar plunjercilinderboring: Normale levensduur 20.000–25.000 uur; nauw verwant aan de reinheid en viscositeit van de olie – Lagersysteem: standaardlagers – levensduur 15.000–20.000 uur; lagers met lange levensduur (L-configuratie) – levensduur 25.000–30.000 uur – Asafdichting: normale levensduur 8.000–12.000 uur; nauw gerelateerd aan de behuizingstemperatuur en de ruwheid van het asoppervlak

aanbevelingen voor voorspellend onderhoud: -Installeer een online olieverontreinigingssensor (ISO 4406-norm) voor realtime monitoring; -Meet elke 2.000 uur het retouroliedebiet van de behuizing en analyseer interne lekkagetrends; -Voer elke 5.000 uur een trillingsspectrumanalyse uit om vroegtijdige lagerslijtage te detecteren; -Houd een onderhoudslogboek van de apparatuur bij waarin alle vervangen onderdelen en olietestgegevens zijn vastgelegd.



---



Hoofdstuk 9: De industriële waarde en strategische betekenis van de Elephant Fluid Dynamics A6VM-serie

9.1 Herdefinitie van de kosten-prestatiecriteria voor hydraulische motoren

Traditioneel zijn krachtige hydraulische motoren met variabele cilinderinhoud synoniem geweest met exorbitante kosten. Elephant Hydraulics heeft deze perceptie echter met succes tenietgedaan door de volgende strategische initiatieven:

• Verticaal geïntegreerde productieketen: vanaf het gieten, bewerken, warmtebehandeling tot assemblage en testen wordt het gehele proces volledig intern gecontroleerd, waardoor de uitbestedingskosten met ruim 30% worden verlaagd.

• Lean productiemanagement: Door de implementatie van het Toyota Production System (TPS) werd de productiecyclus met 40% verkort en werd de voorraad onderhanden werk met 50% verminderd.

• Voordelen van grootschalige inkoop: Bij een jaarlijks inkoopvolume van meer dan 100.000 eenheden worden de belangrijkste grondstoffen (lagerstaal, koperlegeringen, afdichtingen) centraal ingekocht, wat resulteert in een kostenbesparing van 20%-30%.

• Slimme productie-upgrade: investeringen in CNC-bewerkingscentra, gerobotiseerde assemblagelijnen en volledig geautomatiseerde testplatforms zijn de productie per hoofd van de bevolking verdrievoudigd.

Belangrijkste resultaat: De A6VM-serie levert prestaties die gelijk zijn aan ruim 95% van die van originele Rexroth-producten tegen slechts 25%-35% van de prijs, waardoor ongekende waarde wordt gecreëerd voor klanten over de hele wereld.

9.2 Ondersteuning van de diversifiie en veerkracht van mondiale toeleveringsketens

De afgelopen jaren heeft de mondiale productiesector ongekende nadruk gelegd op de veerkracht van de toeleveringsketen. Gebeurtenissen zoals de COVID-19-pandemie, geopolitieke conflicten en scheepvaartcrises hebben de kwetsbaarheid van afzonderlijke bevoorradingsbronnen blootgelegd. Als hoogwaardige hydraulische aandrijfcomponenten vervaardigd in China, biedt de Elephant Fluid Power A6VM-serie klanten in Europa, Noord-Amerika, Zuidoost-Azië, het Midden-Oosten, Afrika en Zuid-Amerika een betrouwbare "Second Source" -optie.

• Europese markt: levert OEM-componenten voor fabrikanten van bouwmachines in Duitsland, Italië, Frankrijk, Nederland en andere landen, met levertijden van 7 tot 15 dagen (vergeleken met de oorspronkelijke 4 tot 8 weken van Rexroth).

• Noord-Amerikaanse markt: Via ons servicecentrum in Houston in de Verenigde Staten bieden we snelle onderdelenleveringsdiensten aan hydraulische reparateurs in Texas, Californië en Illinois.

• Zuidoost-Aziatische markt: servicecentra in Singapore, Thailand en Indonesië ondersteunen het JIT-productiemodel dat wordt gebruikt door lokale fabrikanten van graafmachines en laders.

• Markt Midden-Oosten/Afrika: Servicecentra in Dubai en Johannesburg ondersteunen noodonderhoudsbehoeften voor mijnbouwmachines en olieapparatuur.

• Zuid-Amerikaanse markt: Het servicecentrum in São Paulo, Brazilië ondersteunt de lokale aanschaf van land- en bosbouwmachines.

9.3 Continue technologische innovatie en productroadmap

Het Elephant Fluid Dynamics Technology Research Institute blijft investeren in de upgrade en ontwikkeling van de A6VM-serie. De technische routekaart voor de komende drie jaar omvat:

Materiaalinnovatie: – Plunjer met keramische coating: de hardheid is verdrievoudigd, de slijtvastheid is vervijfvoudigd, met een beoogde levensduur van 30.000 uur; – Met koolstofvezel versterkte verdeelplaat: gewicht verminderd met 40%, thermische vervorming verminderd met 60% en stabiliteit onder hoge temperaturen verbeterd; – Nanocomposiet afdichtingselement: wrijvingscoëfficiënt verminderd met 50%, levensduur van de afdichting verdubbeld.

Slimme integratie: - Ingebouwde druk-/temperatuur-/rotatiesnelheidssensoren: Bewaak de toestand van de motor in realtime met gegevens verzonden via CAN-bus - IoT-gegevensinterface: Ondersteunt 4G/5G gegevensoverdracht op afstand voor voorspellend onderhoud - Digitaal dubbelsysteem: Creëert een digitaal model van de motor op basis van operationele gegevens, waardoor mogelijke foutwaarschuwingen tot 30 dagen van tevoren worden gegeven

Optimalisatie van energie-efficiëntie: – Op CFD-vloeistofsimulatie gebaseerde optimalisatie van het ontwerp van het stroomverdelingsvenster: vermindert impactverliezen door de stroom, waardoor een totaal rendement van meer dan 93% wordt bereikt – Magnetische reologische variabele regeling: verkort de responstijd van 0,3 seconden naar 0,05 seconden, waardoor dynamische respons op millisecondenniveau mogelijk is – Energieterugwinningssysteem: herstelt kinetische energie tijdens het remmen, waardoor het totale energieverbruik van het systeem met 10–15% wordt verminderd

Milieuvriendelijkheid: – Volledige compatibiliteit met biologisch afbreekbare hydraulische vloeistoffen: HETG (op basis van koolzaadolie), HEES (op basis van synthetische esters), HFD (op basis van water-ethyleenglycol) – Olievrije lagertechnologie: onderzoek naar de toepassing van luchtgelagerde en magnetische levitatielagers in hydraulische motoren om olieverontreiniging volledig te elimineren – Lichtgewicht ontwerp: door topologie-optimalisatie en materialen van aluminiumlegeringen wordt het motorgewicht met 20-30% verminderd, waardoor klanten hun CO2-neutraliteitsdoelen kunnen bereiken



---



Hoofdstuk 10: Conclusie en aanbestedingsaanbevelingen

10.1 Belangrijkste conclusies

De Elephant Fluid Dynamics A6VM-serie hydraulische motoren met variabele axiale zuiger (A6VM28–A6VM1000) hebben de volgende voordelen:

1. Uitgebreid specifiiebereik: van 28 cm³ tot 1000 cm³, dat voldoet aan alle eisen, van miniatuurlandbouwmachines tot enorme offshore engineeringplatforms.

2. Hoge compatibiliteit met originele Bosch Rexroth-producten: 100% fysieke uitwisselbaarheid, meer dan 95% prestatie-equivalentie en volledige repliie van alle besturingsmethoden.

3. Bewezen betrouwbare prestaties: continue levensduur van meer dan 20.000 uur, volumetrische efficiëntie van 97% en totale efficiëntie van meer dan 90%.

4. Zeer concurrerende supply chain-voordelen: 60%-70% kostenbesparingen, snelle levering binnen 48 uur tot 30 dagen en een servicenetwerk dat zes continenten wereldwijd bestrijkt.

5. Continu technologisch innovatievermogen: gelijktijdige vooruitgang op vier sleutelgebieden: materialen, intelligentie, energie-efficiëntie en milieubescherming

Het is het voorkeursalternatief geworden in de wereldwijde industrie voor hydraulische krachtoverbrenging. Of het nu gaat om Original Equipment Manufacturing (OEM)-toepassingen of after-market onderhouds-/vervangingsbehoeften, en of het nu gaat om kostengevoelige, budgetvriendelijke systemen of hoogwaardige apparatuur die ultieme betrouwbaarheid vereist, de Elephant Fluid Power A6VM-serie levert een op maat gemaakte waardepropositie.

10.2 Aanbevelingen voor inkoopbeslissingen

Voor fabrikanten van technische machines (OEM's): – Begin met kleinschalige proefinstallaties (5–10 eenheden) om de compatibiliteit met bestaande systemen te verifiëren; – Maak gebruik van de gratis technische adviesdiensten van Elephant Hydraulics om de systeemintegratie (pomp-motor-klep-pijpleidingen) te optimaliseren; – Jaarlijkse raamovereenkomsten ondertekenen om prijzen en leveringsschema's vast te leggen, waardoor de continuïteit van de productie wordt gewaarborgd; – Overweeg Elephant Hydraulics op te nemen in een ‘dual-supply-source’-strategie om de risico’s in de toeleveringsketen te beperken.

Voor hydraulische systeemintegratoren: -Beveel de Elephant Hydraulics A6VM-serie aan als standaardconfiguratieoptie aan eindklanten; - Maak gebruik van snelle leveringsmogelijkheden (zendingen binnen 48 uur) om noodbestellingen en onderhoudsprojecten af ​​te handelen; -Deelnemen aan de technische trainingsprogramma's van Elephant Hydraulics (online/offline) om de teamexpertise te vergroten; -Het bijhouden van uitgebreide componenteninventarissen (pluggen, stromingsplaten, lagers, afdichtingen) om de efficiëntie van de reparatiereactie te verbeteren.

Voor eindgebruikers (mijnbouw, bouw, landbouw, enz.): – Overweeg bij grote revisies van apparatuur om originele Rexroth-motoren te vervangen door de A6VM-serie van Elephant Fluid Power om de onderhoudskosten met meer dan 60% te verlagen – Onderhoud het oorspronkelijke besturingssysteem (HD/EP/HA-klepsamenstellen) zonder extra investeringen – Krijg toegang tot lokale technische ondersteuning via het wereldwijde servicecentrum van Elephant Fluid Power – Stel onderhoudsgegevens van apparatuur op en implementeer voorspellend onderhoud om de levensduur van de motor te maximaliseren



---



Bijlage

Bijlage A: Volledige modelreferentietabel voor de A6VM-serie



Model	Maximale verplaatsing (cm³)	Nominale druk (bar)	Piekdruk (bar)	Maximale snelheid @Vg max (tpm)	Maximaal toerental @ Vg ≈ 0 (tpm)	Maximaal koppel (Nm)	gewicht (kg)	Flensspecifiies	Opties voor asuiteinden	Ccontrole methode
A6VM28	28.1	400	450	5550	10450	179	16	4 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM55	54,8	400	450	4450	8350	349	26	4 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM80	80,0	400	450	3900	7350	509	34	4 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM107	107,0	400	450	3550	6300	681	47	4 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM140	140,0	400	450	3250	5750	891	60	4 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM160	160,0	400	450	3100	5500	1019	64	4 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM200	200,0	400	450	2900	5100	1273	80	4 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM250	250,0	350	400	2700	3300	1391@350 bar	90	8 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM355	355,0	350	400	2240	2650	1978@350bar	170	8 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM500	500,0	350	400	2000	2400	2785@350bar	210	8 gaten-ISO 3019-2	Platte spiebaan/visgraat spiebaan	HD/EP/HA/DA/EZ/HZ
A6VM1000	1000,0	350	400	1600	2100	5571@350 bar	430	8 gaten-ISO 3019-2	Flens	HD/EP/HA/DA/EZ/HZ

Bijlage B: Snelle referentietabel voor het selecteren van controlemethoden

Ccontrole methode	Code	Ccontrole signaal	Ccontrole bereik	Rreactiesnelheid	Toepasselijk model	Typische toepassing
Hydraulische verhouding	HD1	0–10 bar piloot	Vg min-Vg max	snel	28-1000	De graafmachine beweegt.
Hydraulische verhouding	HD3	0–25 bar stuurdruk	Vg min-Vg max	snel	28-1000	Rijmodus lader
Elektrische verhouding	EP1	12 V gelijkstroom, 400-1200 mA	Vg min-Vg max	snel	28-1000	automatisering apparatuur
Elektrische verhouding	EP2	24 V gelijkstroom, 200-600 mA	Vg min-Vg max	snel	28-1000	apparatuur voor afstandsbediening
Automatische hoogspanning	HA1	Systeemdruk Automatisch	Vg min-Vg max	Midden	28-1000	constante vermogensregeling
Automatische hoogspanning	HA2	Systeemdruk verhoogd met 100 bar	Vg min-Vg max	Midden	28-1000	Hoge gevoeligheid, constant vermogen
Automatische snelheid	DA	Systeemdebiet/snelheid automatisch	Vg min-Vg max	Midden	28-1000	Chassisaandrijving
Elektrische twee punten	EZ1	12V DC, schakelaar	Vg min/Vg max	snel	28-200	vorkheftruck
Elektrische twee punten	EZ2	24V DC, schakelaar	Vg min/Vg max	snel	28-200	platform op grote hoogte
Elektrische twee punten	EZ3	12V DC, 30W, schakelaar	Vg min/Vg max	snel	55-107	Zware vorkheftruck
Elektrische twee punten	EZ4	24V DC, 30W, Schakelaar	Vg min/Vg max	snel	55-107	Overbelast platform
Hydraulisch twee punten	HZ	hydraulische keuzeschakelaar	Vg min/Vg max	snel	28-1000	Explosieveilige omgeving

Bijlage D: Referenties en standaarden

6. Bosch Rexroth AG. “Motor met variabel slagvolume A6VM, gegevensblad RE 91604/06.12.” 2012.

7. Bosch Rexroth AG. “Motor met variabele cilinderinhoud A6VM-serie 71, gegevensblad RE 91610.” 2015.

8. ISO 3019-2:2001. "Hydraulische vloeistofkracht - Afmetingen en identifiiecode voor montageflenzen en aseinden van verdringerpompen en motoren."

9. ISO4409:2019. "Hydraulische vloeistofkracht - Verdringerpompen, motoren en integrale transmissies - Methoden voor het testen en presenteren van fundamentele stabiele prestaties."

10. ISO4406:2021. “Hydraulische vloeistofkracht - Vloeistoffen - Methode voor het coderen van de mate van verontreiniging door vaste deeltjes.”

11. DIN 24312. "Hydraulische vloeistofkracht; pompen en motoren; toepassingsgebied van verschillende drukseries."

12. Hydrodynamica van olifanten. "Producthandleiding voor axiale zuigermotoren met variabele as uit de A6VM-serie", uitgave 2026.

13. China Hydraulische en pneumatische afdichtingen Industry Association. "Technisch ontwikkelingsrapport van de variabele hydraulische motorindustrie." 2025.

14. TUV Rijnland. “Prestatietestrapport voor de Elephant Fluid Power A6VM-serie.” 2025.



---



Copyright © 2026 Elephant Fluid Dynamics Technology Research Instituut

Dit document is uitsluitend bedoeld voor technische communiie en selectiereferentie. Specifieke parameters moeten verwijzen naar de nieuwste producthandleiding.





---



Dit document is samengesteld door Elephant Fluid Power Technology om de mondiale hydraulische industrie te voorzien van gezaghebbende, professionele en uitgebreide technische referenties. We streven ernaar om uw meest vertrouwde partner op het gebied van hydraulische energie te worden door middel van technologische innovatie en uitzonderlijke service.

Trefwoorden: A6VM hydraulische motor, Elephant Fluid Power, Rexroth A6VM alternatief, variabele axiale zuigermotor, variabele motor met schuine as, variabele motor met gebogen as, traploze snelheidsvariatie van hydraulische motoren, aandrijfmotor van de graafmachine, kraanliermotor, betonpompwagenmotor, schildmachinemotor, maritieme hydraulische motor, mijnbouwmachinemotor, hogedruk variabele motor (400 bar), hydraulische motor met gesloten lus, hydraulische motor met open lus, OEM hydraulische motor, fabrikant van hydraulische motoren, Chinese export van hydraulische motoren, snelle levering van hydraulische motoren, kosteneffectiviteit van hydraulische motoren, A6VM28, A6VM55, A6VM80, A6VM107, A6VM140, A6VM160, A6VM200, A6VM250, A6VM355, A6VM500, A6VM1000, HD hydraulische proportionele besturing, EP elektro-proportionele besturing, HA automatische hogedrukregeling, DA automatische snelheidsregeling, EZ elektrisch tweepuntsbediening, HZ hydraulische tweepuntsbediening, hydraulische motorselectie, reparatie en vervanging van hydraulische motoren, hydraulische motorcomponenten, hydraulische motorlagers, hydraulische motorverdelerplaten, hydraulische motorzuigers, hydraulische motorafdichtingen, diagnose van hydraulische motorstoringen, onderhoud van hydraulische motoren, voorspellend onderhoud van hydraulische motoren, beheer van de hydraulische motorlevensduur, optimalisatie van de hydraulische motorefficiëntie, controle van het hydraulische motorgeluid, beheer van de hydraulische motortemperatuur, reinheid van de hydraulische motorolie, milieuvriendelijke hydraulische media. Lagers met lange levensduur van hydraulische motoren, remkleppen van hydraulische motoren, balanskleppen van hydraulische motoren, spoelkleppen van hydraulische motoren, bijvulkleppen van hydraulische motorolie, snelheidssensoren van hydraulische motoren, IoT-oplossingen voor hydraulische motoren, digitale tweelingen voor hydraulische motoren, intelligente hydraulische motoren, lichtgewicht hydraulische motoren, CO2-neutrale hydraulische motoren, toeleveringsketens voor hydraulische motoren, alternatieve leveringsbronnen voor hydraulische motoren, wereldwijde serviceondersteuning voor hydraulische motoren, technische assistentie voor hydraulische motoren, technische trainingsprogramma's voor hydraulische motoren, ontwikkeling op maat van hydraulische motoren, geïntegreerde klep assemblages voor hydraulische motoren, corrosiebestendige coatings voor hydraulische motoren, opstartmogelijkheden bij lage temperaturen voor hydraulische motoren, werkingsprestaties bij hoge temperaturen voor hydraulische motoren, prestaties op grote hoogte voor hydraulische motoren, explosieveilige ontwerpen voor hydraulische motoren, afstandsbedieningsfunctionaliteit voor hydraulische motoren, automatiseringsoplossingen voor hydraulische motoren, elektrohydraulische integratie in hydraulische motoren, systemen voor constante vermogensregeling voor hydraulische motoren, technologieën voor energieterugwinning voor hydraulische motoren, magnetorheologische regelsystemen voor hydraulische motoren, CFD-geoptimaliseerde hydraulische motorontwerpen, keramische coatings voor hydraulische motoren, koolstofvezelcomponenten voor hydraulische motoren, nano-afdichtingstechnologieën voor hydraulische motoren, luchtlagers voor hydraulische motoren, magnetische levitatielagers voor hydraulische motoren, olievrije smeersystemen voor hydraulische motoren, biologisch afbreekbare materialen voor hydraulische motoren, HETG-kwaliteit hydraulische motoren, HEES-kwaliteit hydraulische motoren, HFD-kwaliteit hydraulische motoren, HFB-kwaliteit hydraulische motoren, HFC-kwaliteit hydraulisch motoren, ISO VG22 standaard hydraulische motoren, ISO VG32 standaard hydraulische motoren, ISO VG46 standaard hydraulische motoren, ISO VG68 standaard hydraulische motoren, ISO VG100 standaard hydraulische motoren, NAS Klasse 7 hydraulische motoren en NAS Klasse 9 hydraulische motoren. Hydraulische motor ISO 4406, hydraulische motor ISO 4409, TUV-gecertificeerde hydraulische motor, CE-gecertificeerde hydraulische motor, CCS-gecertificeerde hydraulische motor, RoHS-gecertificeerde hydraulische motor, ISO 9001 gecertificeerde hydraulische motor, Lean Manufacturing voor hydraulische motoren, slimme productie van hydraulische motoren, Toyota-productiesysteem voor hydraulische motoren, CNC-bewerking van hydraulische motoren, robotassemblage voor hydraulische motoren, volledig geautomatiseerd testen van hydraulische motoren, verticale integratie in Toeleveringsketen van hydraulische motoren, bulkinkoop van hydraulische motoren, kostenoptimalisatie voor hydraulische motoren, levertijden voor hydraulische motoren, voorraadbeheer voor hydraulische motoren, Just-In-Time (JIT) productie voor hydraulische motoren, dubbele leveringsbronnen voor hydraulische motoren, veerkracht van de toeleveringsketen voor hydraulische motoren, globalisering van hydraulische motoractiviteiten, lokalisatie van hydraulische motoroplossingen, servicenetwerken voor hydraulische motoren, hotlines voor technische ondersteuning voor hydraulische motoren, online Selectietools voor hydraulische motoren, Technische whitepapers over hydraulische motoren, Leiderschap in de sector op het gebied van hydraulische motoren, Google Traffic Generation voor hydraulische motoren, SEO-strategieën voor hydraulische motoren, Gezaghebbende inhoudsbronnen voor hydraulische motoren, Technische onderzoekspapers over hydraulische motoren, Academische citaten van hydraulische motoren, Industriestandaarden voor hydraulische motoren, Technologie-roadmaps voor hydraulische motoren, Toekomstige trends in hydraulische motoren, Innovatieve materialen voor hydraulische motoren, Intelligente detectiesystemen voor hydraulische motoren, oplossingen voor monitoring op afstand voor hydraulische motoren, technologieën voor voorspellend onderhoud voor hydraulische motoren, verbeteringen in de energie-efficiëntie voor hydraulische motoren, groene productiepraktijken voor hydraulische motoren, strategieën voor duurzame ontwikkeling voor hydraulische motoren, beoordeling van de koolstofvoetafdruk voor hydraulische motoren, toepassingen voor de circulaire economie voor hydraulische motoren, revisieoplossingen voor hydraulische motoren, tweedehandsmarktdiensten voor hydraulische motoren, verhuurdiensten voor hydraulische motoren Financiële oplossingen voor hydraulische motoren, volledige hydraulische motor Levenscyclus, TCO van hydraulische motoren (totale eigendomskosten), Totale eigendomskosten van hydraulische motoren, ROI van hydraulische motoren (rendement op investering), Investeringsrendement van hydraulische motoren, Waardepropositie van hydraulische motoren, Klantensucces van hydraulische motoren, Partners van hydraulische motoren, Ecosysteem van hydraulische motoren, Alliantie van de hydraulische motorindustrie, Hydraulische motortechnologiegemeenschap, Kennis delen van hydraulische motoren, Open-source ontwerp van hydraulische motoren, Standaardontwikkeling van hydraulische motoren, Patentportfolio voor hydraulische motoren, Technische barrières voor hydraulische motoren, Kernconcurrentievermogen van hydraulische motoren, merkstrategie voor hydraulische motoren, marktpositionering voor hydraulische motoren, concurrentiestrategieën voor hydraulische motoren, differentiatie van hydraulische motoren, kostenleiderschap voor hydraulische motoren, focusstrategie voor hydraulische motoren, Blue Ocean-markten voor hydraulische motoren, opkomende markten voor hydraulische motoren, initiatief voor hydraulische motoren, RCEP (regionaal alomvattend economisch partnerschap), hydraulische motor China-Europe Railway Express, grensoverschrijdende e-commerce voor hydraulische motoren, B2B-platform voor hydraulische motoren, hydraulisch Motor Alibaba, Hydraulic Motor China Manufacturing Network, Hydraulic Motor Global Sources, Hydraulic Motor TradeKey, Hydraulic Motor Made-in-China, Hydraulic Motor EC21, Hydraulic Motor Kompass, Hydraulic Motor Europages, Hydraulic Motor ThomasNet, Hydraulic Motor IndustryNet, Hydraulic Motor MFG, Hydraulic Motor Xometry, Hydraulic Motor ProtolabsHydraulic motor 3D printen, additieve productie van hydraulische motoren, digitale productie van hydraulische motoren, hydraulische motor Industrie 4.0, hydraulische motor Smart Manufacturing 2025, hydraulische motor China Manufacturing 2025, hoogwaardige ontwikkeling van hydraulische motoren, gespecialiseerde, verfijnde, unieke en innovatieve hydraulische motoren, kleine reuzen in de hydraulische motorindustrie, verborgen kampioenen in de hydraulische motorsector, hydraulische motoren met één kampioen, National Torch Program voor hydraulische motoren, hightechbedrijven in hydraulische motoren, technische centra voor hydraulische motoren, postdoctorale onderzoeksstations voor hydraulische motoren, samenwerking tussen industrie en academische wereld op het gebied van hydraulische motoren, commercialisering van hydraulische motoren technologieën, investeringen in technologieaandelen in hydraulische motoren, patentoperaties voor hydraulische motoren, standaard-essentiële patenten voor hydraulische motoren, technologielicenties voor hydraulische motoren, merkautorisatie voor hydraulische motoren, OEM-productie voor hydraulische motoren, ODM-ontwerp voor hydraulische motoren, OBM-branding voor hydraulische motoren, private-labelproductie van hydraulische motoren, onafhankelijke merken voor hydraulische motoren, internationalisering van hydraulische motoren, lokalisatie van hydraulische motoren, culturele integratie in hydraulische motoren, intercultureel management in hydraulische motoren, mondiale teams voor hydraulische motoren motoren, talentstrategieën voor hydraulische motoren, trainingsprogramma's voor werknemers voor hydraulische motoren, vaardigheidscertificering voor hydraulische motoren, vakmanschapsgeest in hydraulische motoren, kwaliteitscultuur in hydraulische motoren, nul-defectprestaties in hydraulische motoren, Six Sigma-methodologieën voor hydraulische motoren, lean Six Sigma-toepassingen in hydraulische motoren, totaal kwaliteitsmanagement voor hydraulische motoren, ISO/TS 16949-normen voor hydraulische motoren, IATF 16949-certificeringen voor hydraulische motoren, automobieltoepassingen voor hydraulische motoren, ruimtevaarttoepassingen voor hydraulische motoren, normen van militaire kwaliteit voor hydraulische motoren, GJB-specifiies voor hydraulische motoren. Normen voor hydraulische motoren: MIL, NORSOK, API, ASME, ASTM, SAE, DIN, JIS, GB en JB; Gerelateerde industrieën: Hydraulic Motor Industry Association, Hydraulic Motor Society; Grote tentoonstellingen: PTC Asia, Bauma, ConExpo, Agritechnica, IMT, EMO, Hannover Messe, CIMT, BICES, CICEE; Specifieke evenementen: Changsha International Construction Machinery Exhibition, Shanghai BMW Exhibition, Beijing International Construction Machinery Exhibition, Guangzhou Hydraulic Exhibition, Shenzhen Industrial Exhibition, Chengdu Industrial Expo, Wuhan Machinery Expo, Shenyang Manufacturing Expo, Dalian Industrial Expo, Qingdao Industrial Exhibition, Ningbo Hydraulic Exhibition, Wenzhou Machinery Exhibition, Yuhuan Valve Exhibition, Taizhou Machinery Exhibition, Yiwu Hardware Exhibition, Yongkang Hardware Exhibition, Foshan Machinery Exhibition, Dongguan Mold Exhibition, Shenzhen Machinery Exhibition, en Zhuhai vliegshow. Hydraulische motortentoonstellingen: Tianjin Industrial Expo, Chongqing Industrial Exhibition, Xi 'an Industrial Exhibition, Lanzhou Industrial Exhibition, Urumqi Industrial Exhibition, Harbin Industrial Exhibition, Changchun Industrial Exhibition, Shenyang Industrial Exhibition, Dalian Industrial Exhibition, Shijiazhuang Industrial Exhibition, Taiyuan Industrial Exhibition, Zhengzhou Industrial Exhibition, Jinan Industrial Exhibition, Qingdao Industrial Exhibition, Yantai Industrial Exhibition, Weifang Industrial Exhibition, Zibo Industrial Exhibition, Linyi Industrial Exhibition, Xuzhou Industrial Tentoonstelling, Changzhou industriële tentoonstelling, Wuxi industriële tentoonstelling, Suzhou industriële tentoonstelling, Nanjing industriële tentoonstelling, Hangzhou industriële tentoonstelling, Ningbo industriële tentoonstelling, Wenzhou industriële tentoonstelling, Jiaxing industriële tentoonstelling, Huzhou industriële tentoonstelling, Shaoxing industriële tentoonstelling, Jinhua industriële tentoonstelling, Yiwu industriële tentoonstelling, Taizhou industriële tentoonstelling, Quzhou industriële tentoonstelling, Lishui industriële tentoonstelling, Zhoushan industriële tentoonstelling, Hefei industriële tentoonstelling, Wuhu industriële tentoonstelling, Bengbu industriële tentoonstelling, Huainan industriële tentoonstelling, Ma 'anshan Industriële tentoonstelling, Huaibei industriële tentoonstelling, Tongling industriële tentoonstelling, Anqing industriële tentoonstelling, Huangshan industriële tentoonstelling en Chuzhou industriële tentoonstelling. Tentoonstellingen van de hydraulische motorindustrie: Fuyang, Suzhou, Lu 'an, Bozhou, Chizhou, Xuancheng, Fuzhou, Xiamen, Putian, Sanming, Quanzhou, Zhangzhou, Nanping, Longyan, Ningde, Nanchang, Jingdezhen, Pingxiang, Jiujiang, Xinyu, Yingtan, Ganzhou, Ji' an, Yichun, Fuzhou, Shangrao, Jinan, Qingdao, Zibo, Zaozhuang, Dongying, Yantai, Weifang, Jining, Tai'an, Weihai, Rizhao, Laiwu, Linyi, Dezhou, Liaocheng, Binzhou, Heze, Zhengzhou en Kaifeng. Industriële tentoonstellingen: industriële tentoonstellingen hydraulische motoren-Luoyang, industriële tentoonstelling Pingdingshan, industriële tentoonstelling Anyang, industriële tentoonstelling Hebi, industriële tentoonstelling Xinxiang, industriële tentoonstelling Jiaozuo, industriële tentoonstelling Puyang, Xuchang industriële tentoonstelling, Luohe industriële tentoonstelling, Sanmenxia industriële tentoonstelling, Nanyang industriële tentoonstelling, Shangqiu industriële tentoonstelling, Xinyang industriële tentoonstelling, Zhoukou industriële tentoonstelling, Zhumadian industriële tentoonstelling, Wuhan industriële tentoonstelling, Huangshi industriële tentoonstelling, Shiyan industriële tentoonstelling, Yichang industriële tentoonstelling, Xiangyang industriële tentoonstelling, Ezhou industriële tentoonstelling, Jingmen industriële tentoonstelling, Xiaogan industriële tentoonstelling, Jingzhou industriële tentoonstelling, Huanggang industriële tentoonstelling, Xianning industriële tentoonstelling, Suizhou industriële tentoonstelling, Enshi industriële tentoonstelling, Changsha industriële tentoonstelling, Zhuzhou industriële tentoonstelling, Xiangtan industriële tentoonstelling, Hengyang industriële tentoonstelling, Shaoyang industriële tentoonstelling, Yueyang industriële tentoonstelling, Changde industriële tentoonstelling, Zhangjiajie industriële tentoonstelling, Yiyang industriële tentoonstelling, Chenzhou industriële tentoonstelling, Yongzhou industriële tentoonstelling, Huaihua industriële tentoonstelling, Loudi industriële tentoonstelling, Xiangxi industriële tentoonstelling, Guangzhou industriële tentoonstelling, Shaoguan industriële tentoonstelling, Shenzhen industriële tentoonstelling. Tentoonstellingen van de hydraulische motorindustrie: Zhuhai, Shantou, Foshan, Jiangmen, Zhanjiang, Maoming, Zhaoqing, Huizhou, Meizhou, Shanwei, Heyuan, Yangjiang, Qingyuan, Dongguan, Zhongshan, Chaozhou, Jieyang, Yunfu, Nanning, Liuzhou, Guilin, Wuzhou, Beihai, Fangchenggang, Qinzhou, Guigang, Yulin, Baise, Hezhou, Hechi, Laibin, Chongzuo, Haikou, Sanya, Sansha, Danzhou, Chengdu, Zigong, Panzhihua, Luzhou, Deyang, Mianyang, Guangyuan, Suining, Neijiang en Leshan. Tentoonstellingen van de hydraulische motorindustrie in Nanchong, Meishan, Yibin, Guang 'an, Dazhou, Ya' an, Bazhong, Ziyang, Aba, Ganzi, Liangshan, Guiyang, Liupanshui, Zunyi, Anshun, Bijie, Tongren, Qianxinan, Qiandongnan, Qiannan, Kunming, Qujing, Yuxi, Baoshan, Zhaotong, Lijiang, Pu'er, Lincang, Chuxiong, Honghe, Wenshan, Xishuangbanna, Dali, Dehong, Nujiang, Diqing, Lhasa, Shigatse, Changdu, Nyingchi, Shannan, Nagqu, Ali en Xi'an. Hydraulische motortentoonstellingen: Baoji industriële tentoonstelling, Xianyang industriële tentoonstelling, Weinan industriële tentoonstelling, Yan'an industriële tentoonstelling, Hanzhong industriële tentoonstelling, Yulin industriële tentoonstelling, Ankang industriële tentoonstelling, Shangluo industriële tentoonstelling, Lanzhou industriële tentoonstelling, Jiayuguan industriële tentoonstelling, Jinchang industriële tentoonstelling, Baiyin industriële tentoonstelling, Tianshui industriële tentoonstelling, Wuwei industriële tentoonstelling, Zhangye industriële tentoonstelling, Pingliang industriële tentoonstelling, Jiuquan industriële tentoonstelling, Qingyang industriële tentoonstelling, Dingxi Industriële tentoonstelling, Longnan industriële tentoonstelling, Linxia industriële tentoonstelling, Gannan industriële tentoonstelling, Xining industriële tentoonstelling, Haidong industriële tentoonstelling, Haibei industriële tentoonstelling, Huangnan industriële tentoonstelling, Hainan industriële tentoonstelling, Guoluo industriële tentoonstelling, Yushu industriële tentoonstelling, Haixi industriële tentoonstelling, Yinchuan industriële tentoonstelling, Shizuishan industriële tentoonstelling, Wuzhong industriële tentoonstelling, Guyuan industriële tentoonstelling, Zhongwei industriële tentoonstelling, Urumqi industriële tentoonstelling, Karamay industriële tentoonstelling, Turpan industriële tentoonstelling, Hami industriële tentoonstelling, Changji industriële Tentoonstelling, Bortala industriële tentoonstelling, Bayingolin industriële tentoonstelling, Aksu industriële tentoonstelling.Kizilsu industriële tentoonstelling van hydraulische motoren, Kashgar industriële tentoonstelling van hydraulische motoren, Hotan industriële tentoonstelling van hydraulische motoren, Yili industriële tentoonstelling van hydraulische motoren, Tacheng industriële tentoonstelling van hydraulische motoren, Altay industriële tentoonstelling van hydraulische motoren, Shihezi industriële tentoonstelling van hydraulische motoren, Alar industriële tentoonstelling van hydraulische motoren, Tumushuk industriële tentoonstelling van hydraulische motoren, Wujiaqu industriële tentoonstelling van hydraulische motoren, Beitun industriële tentoonstelling van hydraulische motoren, Tiemenguan industriële tentoonstelling van hydraulische motoren, Shuanghe industriële tentoonstelling van hydraulische motoren, Kekedala industriële tentoonstelling van hydraulische motoren, Kunyu industriële tentoonstelling van hydraulische motoren, Huyanghe industriële tentoonstelling van hydraulische motoren, Xinxing industriële tentoonstelling van hydraulische motoren, Taipei industriële tentoonstelling van hydraulische motoren, Kaohsiung industriële tentoonstelling van hydraulische motoren, Keelung industriële tentoonstelling van Hydraulische motoren, Taichung industriële tentoonstelling van hydraulische motoren, Tainan industriële tentoonstelling van hydraulische motoren, Hsinchu industriële tentoonstelling van hydraulische motoren, Chiayi industriële tentoonstelling van hydraulische motoren, Hong Kong industriële tentoonstelling van hydraulische motoren, Macau industriële tentoonstelling van hydraulische motoren
