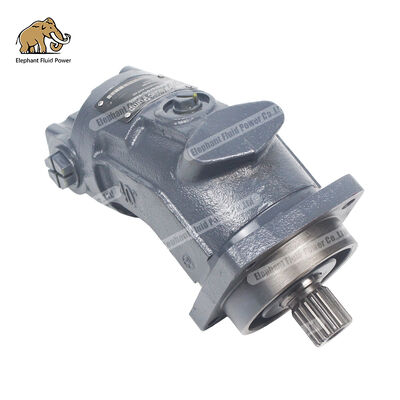

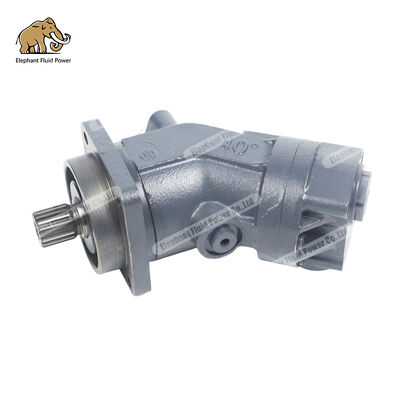

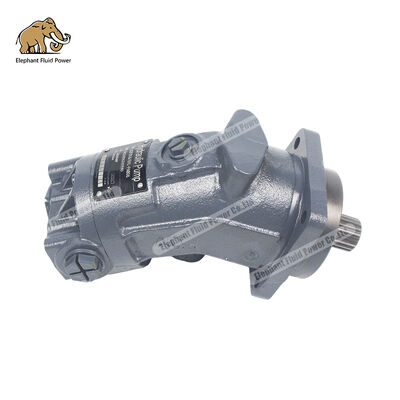

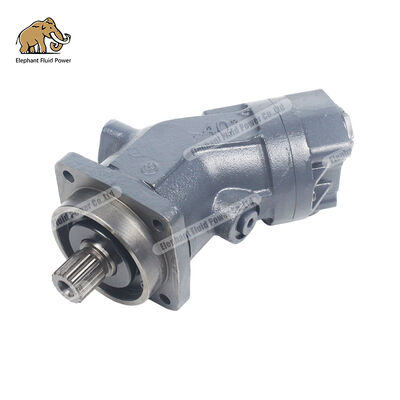

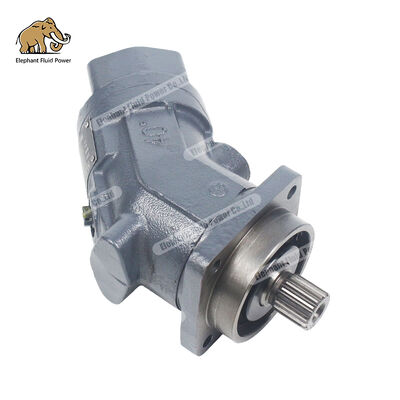

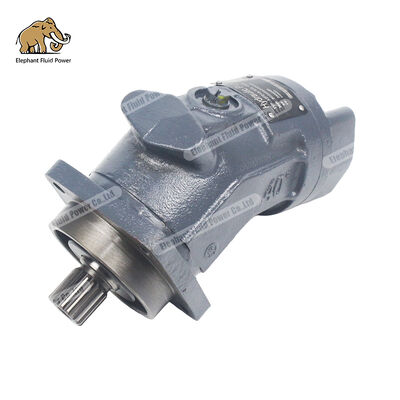

Hoogwaardige zuigermotor A2FO16 61L-PAB06: een Chinees alternatief voor een stabiele en betrouwbare hydraulische motor.

Witte Boek over technische analyse en toepassingen in de industrie

Als toonaangevende onderneming in de Chinese hydraulische sector zijn de A2F-axiale zuiger-hydraulische motoren met vaste verplaatsing van Elephant Fluid Power (met inbegrip van de modellen A2F10, A2F12, A2F23, A2F28, A2F45,A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355,A2F500) het concurrentiepeil van de wereldwijde markt voor hydraulische motoren veranderen vanwege hun volledig compatibele technische specifiies met de A2F-serie van Bosch Rexroth, uitstekende kosteneffectiviteit en snelle leveringscapaciteit.In dit artikel wordt systematisch uitgewerkt over de kerncompetitiviteit van de motoren van de A2F-serie van Elephant Fluid Power in vijf dimensies., productspecifiies, toepassingsscenario's, kwaliteitsvergelijkingen en voordelen van de toeleveringsketen, die gezaghebbende selectiereferenties bieden voor fabrikanten van bouwmachines,hydraulische systeemintegratoren, en eindgebruikers.

Hoofdstuk 1: Technische beginselen en ontwerpfilosofie van de hydraulische motoren van de A2F-serie

1.1 Belangrijkste voordelen van de axiale zuigerstructuur met gebogen as

The A2F series hydraulic motors feature a classic bent-axis axial piston design—a configuration pioneered by Bosch Rexroth in the 1970s and still regarded as the gold standard in high-pressure hydraulic transmissionOp basis van deze fundamentele ontwerpfilosofie en verfijnd door middel van geavanceerde productieprocessen, heeft Elephant Hydraulics de volgende kerntechnische kenmerken bereikt:

Zelfcentrerende technologie voor bolvormige verdelingsschijven

Met een bewezen bolvormig besturingsoppervlak biedt dit systeem voordelen zoals zelfcentrerend vermogen, lage omtrek snelheid en hoge efficiëntie.Het ontwerp zorgt voor optimale contacthoeken tussen de zuigerbalkop en de aandrijfschijf, waardoor de mechanische wrijving verliezen tot een minimum worden beperkt, zelfs onder hoge druk en hoge snelheid, met een volumetrisch rendement van meer dan 95%.

Geïntegreerde zuiger- en zuigerringstructuur

In tegenstelling tot traditionele split-type ontwerpen, de Elephant Fluid Power A2F-serie maakt gebruik van een monolithische zuiger gekoppeld aan precisie zuigerringen,een aanzienlijke verbetering van de afdichtingsprestaties onder hoge drukDit ontwerp zorgt voor een stabiel volumetrisch rendement zelfs bij nominale druk van 35 MPa (5100 psi) en piekdruk van 40 MPa (5800 psi), waardoor de levensduur met meer dan 20.000 uur wordt verlengd.

** Robuust rollend lagersysteem**

De aandrijfaslagers zijn ontworpen voor specifieke bedrijfsomstandigheden en zijn bestand tegen radiale belastingen.opties met lange levensduur zijn beschikbaar, waardoor zij bijzonder geschikt zijn voor milieuvriendelijke hydraulische vloeistoffen zoals HFB en HFC,en voldoet aan de duurzaamheidseisen van harde omgevingen zoals mijnbouwmachines en offshore-technische toepassingen.

1.2 Functiekarakteristieken voor vaste verplaatsing in twee modi

De A2F-serie, als hydraulische componenten met vaste verplaatsing, kan zowel als motoren als pompen functioneren en levert uitstekende prestaties in zowel open als gesloten circuits.

• Tijdens de werking van de motor: de uitgangsomloop is evenredig met de invoerstroom en omgekeerd evenredig met de verplaatsing;het uitgangsmoment neemt toe met het drukverschil tussen de hoge en lage zijkanten en de verplaatsingHet heeft een hoog startmoment, een uitstekende stabiliteit bij lage snelheden en een minimale stabiele rotatiesnelheid van slechts 50 t/min.

• Tijdens het gebruik van de pomp: de uitgangsstroom is recht evenredig aan de rijsnelheid en de verplaatsing, waardoor deze geschikt is voor hydraulische systemen die een nauwkeurige stroomregeling vereisen.

Deze dual-mode compatibiliteit maakt de A2F-serie een ideale keuze voor toepassingen die uitwisselbare "pomp-motor"-configuraties vereisen, zoals mobiele machines, roterende mechanismen,en lijnsystemen.

Hoofdstuk 2: Gedetailleerde toelichting van de volledige technische specifiies voor de A2F-serie Elephant Fluid Dynamics

2.1 Productmodellen en verplaatsingsmatrix

De Elephant Fluid Dynamics A2F-serie biedt 15 standaardspecifiies, voor een breed scala aan toepassingsscenario's, van micro tot grootschalige implementaties.

2.2 Belangrijkste formules voor de prestatieberekening

Motorkoppel:

Waar: is de verplaatsing (cm3/rv), is het drukverschil (bar) en is het mechanisch-hydraulisch rendement (typische waarde 0,92 ∼ 0,95).

Motorvermogen:

Waar: is de invoerstroom (L/min) en is het totale rendement (typische waarde 0,88­0,92).

Motor-uitgangssnelheid:

Waar: is het volumetrische rendement (typische waarde 0,95­0,97).

2.3 Aanpasbaarheid van het hydraulische medium aan de bedrijfsomstandigheden

De Elephant Fluid Dynamics A2F-serie ondersteunt meerdere hydraulische vloeistoffen:

• Hydraulische olie op basis van minerale oliën: standaardconfiguratie, geschikt voor werktemperaturen van 25°C tot +80°C.

• Milieuvriendelijke hydraulische vloeistoffen: HETG (op basis van frambozenolie), HEES (op basis van synthetische esters) en HFD (op basis van water-ethyleenglycol, beperkt tot A2F250~A2F500-lagers met een lange levensduur).

• Aanbevolen viscositeitsbereik: Selecteer van VG22 tot VG100 op basis van de werktemperatuur; het optimale werkviscositeitsbereik is 16 ‰ 36 mm2/s.

• Filternauwkeurigheid: een aanbevolen absolute filteringnauwkeurigheid van 10 μm verlengt de levensduur aanzienlijk en vermindert slijtage; een filteringnauwkeurigheid van 25-40 μm is ook aanvaardbaar.

Hoofdstuk 3: Compatibiliteitsanalyse met de Bosch Rexroth A2F-serie

3.1 Afmetingen en uitwisselbaarheid van installaties

De Elephant Fluid Dynamics A2F-serie houdt zich strikt aan de oorspronkelijke ontwerpspecifiies van Rexroth, waardoor 100% fysieke uitwisselbaarheid wordt gewaarborgd.

• Installatieflens: voldoet aan de ISO 3019-2-normen, verkrijgbaar in 4 en 8 gaatjes (A2F10·A2F50 voor 4 gaatjes; A2F355·A2F500 voor 8 gaatjes).

• Aand van de aandrijfas: verkrijgbaar in twee opties DIN 5480 spline as en DIN 6885 flat key as volledig compatibel met de overeenkomstige modellen van Rexroth.

• Oliepoortverbinding: SAE-flankeerde oliepoort, met werkpoorten A en B aan de achterzijde, conform de standaardopstelling van de A2FM-serie 6 van Rexroth.

• Axial/radial afmetingen: de belangrijkste afmetingen van de installatie worden binnen ±0,1 mm gecontroleerd,die het rechtstreeks vervangen van de originele Rexroth-motor mogelijk maakt zonder aanpassing van de systemenleidingen of bevestigingsbeugels.

3.2 Vergelijking van prestatieparameters

Door middel van vergelijkende tests uitgevoerd door een erkende derde testinstelling,de prestaties van de Elephant Fluid Power A2F-serie zijn vergeleken met die van de originele fabrieksproducten van Rexroth:

Opmerking: Onder de testomstandigheden wordt een minerale olie-medium, een olietemperatuur van 40 °C, een nominale druk van 350 bar en een nominale rotatiesnelheid gebruikt.

3.3 Systemen voor kwaliteitscertificering

De producten van de Elephant Fluid Dynamics A2F-serie hebben de volgende internationale certificeringen behaald:

• ISO 9001:2015 Certificering van het kwaliteitsmanagementsysteem

• CE-certificering voldoet aan de EU-machinerichtlijn 2006/42/EG.

• RoHS-certificering: Naleving van de richtlijn inzake beperkingen van gevaarlijke stoffen

• China Classifiion Society (CCS) certificering geldt voor schepen en scheepsbouwkundige toepassingen

Hoofdstuk 4: Toepassingsscenario's en oplossingen voor de industrie

4.1 Het gebied van de machinebouw

Andere machines en toestellen, voor de vervaardiging van elektrische elektrische apparaten

De modellen A2F80, A2F107 en A2F160 vormen de belangrijkste keuzes voor wandelmotoren in graafmachines van 20 ∼ 50 ton.Hun hoge startmoment (met een startdoeltreffendheid van meer dan 88%) zorgt voor een betrouwbare startprestatie in uitdagende terreinen zoals modderige oppervlakken of hellingenHet compacte ontwerp maakt het mogelijk om deze rechtstreeks in de laatste aandrijfsreductie te installeren, waardoor ruimte wordt bespaard.

Vervoermechanisme voor de boom van een betonpompwagen

De modellen A2F55 en A2F63 worden gewoonlijk gebruikt voor hulpmotor- of beenondersteuningssystemen in boomcilinders van pompwagens.Hun snelle responskenmerken (volledige rotatie van 0 tot de nominale snelheid in < 0.5 seconden) voldoen aan de operationele vereisten van frequente buiginstellingen in pompwagens.

Kraanwinch en rotatiemechanisme

De modellen A2F125, A2F160 en A2F200 worden veel gebruikt in de lieren en draaiende platforms van vrachtwagenkraan en kruipkraan.Er is een optionele geïntegreerde oplossing voor een remklep (BVD/BVE-type) beschikbaar om een overmatige lading afdaling effectief te voorkomen en de bedrijfsveiligheid te waarborgen..

4.2 De sector landbouwmachines

Harvester aandrijfsysteem

De A2F23- en A2F28-modellen zijn ontworpen voor de systemen met een continu variabele snelheid van de snijkoppen van de oogstmachine en de rijmechanismen. They feature a wide high-efficiency range (with total efficiency exceeding 85% across a speed range covering 40% to 100% of the rated speed) and maintain low fuel consumption during prolonged continuous operation during harvest seasons.

PTO-aandrijving van grote trekker

De A2F45- en A2F55-modellen zijn ontworpen voor de hydraulische aandrijving van trekkerkrachtafslagassen, waardoor een stabiel hydraulisch vermogen wordt geleverd aan aangesloten apparatuur, zoals zaaiers en balmachines.

4.3 De industriële en energiesector

Hulp aandrijving voor metallurgische rollende molens

De A2F250- en A2F355-modellen spelen een cruciale rol in rollenconveyorsystemen en zijdelingse geleidingsplateninstellingen op warm- en koudgewalste productielijnen.Ze vertonen een sterke verontreinigingsresistentie (werkend normaal met NAS-smeermiddel van klasse 9) en zijn goed geschikt voor stofgevoelige omgevingen in metallurgische werkplaatsen.

Machinerie op het dek van schepen

A2F107, A2F125 en A2F160 worden gebruikt voor ankermachines, lieren en openings- en sluitingsmechanismen voor luiken.Ze zijn gecertificeerd door de China Classifiion Society en voldoen aan de eisen voor corrosiebestendigheid en slagbestendigheid in mariene omgevingen..

Windenergie en tunnelbouw

De A2F355- en A2F500-modellen vertonen een hoge betrouwbaarheid in de hefsystemen voor de stapelbenen van schepen die windturbines installeren en in de aandrijvingen voor de snijkop van tunnelboormachines.Hun lange levensduur lagerconfiguratie verlengt het onderhoud interval tot meer dan 8Duizend uur.

Hoofdstuk 5: Voordelen van de toeleveringsketen en dienstverlening van Elephant Fluid Dynamics

5.1 Vermogen tot snelle levering

Met behulp van de uitgebreide hydraulische industrie van China en intelligente productiebasen heeft Elephant Fluid Power een toonaangevend leveringssysteem opgezet:

• Standaardmodel: A2F10-A2F107 Regelmatige modellen zijn op voorraad; de verzending vindt plaats binnen 48 uur na bevestiging van de bestelling.

• Middelgrote tot grote modellen: A2F125 A2F250; Levertijd: 7 15 werkdagen

• Grootschalige aanpassing: modellen A2F355-A2F500 en speciale configuraties (langlevende lagers, gespecialiseerde afdichtingen, geïntegreerde kleppen) met een leveringstermijn van 15-25 werkdagen.

• Noodhulp: directe luchtvrachtdienst beschikbaar, die binnen 72-96 uur naar grote industriële zones over de hele wereld wordt geleverd.

5.2 Kosten-batenanalyse

In vergelijking met de originele producten van Bosch Rexroth biedt de Elephant Fluid Power A2F-serie aanzienlijke economische voordelen voor klanten:

• Verminderde aanbestedingskosten: directe aanbestedingskosten bespaard met 60%~70%.

• Optimalisatie van de voorraadkosten: Ondersteuning van kleine, frequente aankopen om de kapitaalbinding te verminderen

• Beheersbare onderhoudskosten: Er zijn voldoende onderdelen (cilinderblok, zuiger, kleppenplaat, lagers) beschikbaar tegen prijzen van slechts 30% tot 40% van de fabrieksprijs.

• Vermindering van het verlies aan stilstandstijden: snelle leverbaarheid vermindert de stilstandstijd van apparatuur van weken tot dagen

5.3 Wereldwijd netwerk voor technische ondersteuning

Elephant Hydrodynamics heeft een uitgebreid netwerk van technische diensten opgezet dat de belangrijkste industriële regio's wereldwijd bestrijkt.

• Technische raadpleging: biedt 24/7 online selectiebegeleiding, analyse van systeemcompatibiliteit en ondersteuning bij het diagnosticeren van storingen

• Diensten ter plaatse: Er zijn in Zuidoost-Azië, het Midden-Oosten, Europa, Noord-Amerika en Zuid-Amerika erkende servicecentra gevestigd, die installatie, inbedrijfstelling, onderhoud,en opleidingen.

• Op maat gemaakte ontwikkeling: biedt op maat gemaakte diensten zoals verplaatsingsfinetuning, interface-aanpassing en verfidentifiie om aan de specifieke behoeften van OEM-klanten te voldoen.

• Garantieverbintenis: standaardgarantieperiode van 12 maanden of 2000 werkuren (wat het eerst voorkomt), op verzoek verlengbaar tot 36 maanden.

Hoofdstuk 6: Selectiegids en uitleg van de ordercode

6.1 Modelcodeerregels

De modellen van de A2F-serie van Elephant Fluid Dynamics voldoen aan internationaal gestandaardiseerde codering conventies; voorbeeld: A2F 80 R 2 P 1

6.2 Beslissingsboom voor selectie

Stap 1: Bepalen van de werkwijze

 Pure motortoepassingen (eenrichtingsverkeer/tweerichtingsverkeer): Selecteer standaardconfiguratie.  Pomp-motor wisseltoepassingen: Selecteer W (tweerichtingsverkeer) rotatieconfiguratie.  Pomptoepassingen:Controleer de toestand van de zuigpoort; indien nodig een make-uppomp installeren.

Stap 2: Bereken de vereiste verplaatsing

Gebaseerd op de stroomstroom Q (L/min) en de streefsnelheid n (rpm):

De coëfficiënten van 1,05­1,10 worden gebruikt om de volumeverliezen en de fabricageverlaten te compenseren.

Stap 3: controleer druk en koppel

Stap 4: Bevestig het snelheidsbereik

-Maximaal toerental: -Minimum toerental: om een gelijkmatige rotatie te garanderen, de opgegeven toerentalwaarde behouden

Stap 5: Selecteer speciale configuratie

- toepassing op milieubeschermingsmedium → optionele lange levensduur lagers (L) + FKM-dichtheid; - remvereisten → optionele BVD/BVE remkleppen;-snelheidsbewaking → optionele sensorsinterface voor de rotatiesnelheid; -Requirements for cleaning → Facultatieve U-poort lagers schoonmaakfunctie (A2F250 A2F500).

Hoofdstuk 7: Onderhoud en foutdiagnose

7.1 Belangrijkste punten van dagelijks onderhoud

Oliebeheer

- controleer regelmatig de zuiverheid van de olie; monsterneming en testen worden aanbevolen om de 500 uur of kwartaallijks.monitor voor viscositeitsvermindering tijdens hoogtemperatuurseizoenen. - Filterelementen onmiddellijk vervangen; problemen onmiddellijk oplossen bij ontvangst van een drukverschil alarm.

Temperatuurbewaking

-Normale temperatuur: 40°C ∼70°C -Maximale toelaatbare temperatuur: 80°C (top op korte termijn: 90°C) -Als de temperatuur 80°C overschrijdt, controleer het koelsysteem, de instellingen van de overloopklep,en interne lekken

Monitoring van trillingen en geluid

Normaal geluidsniveau: < 75 dB (A). Mogelijke oorzaken van abnormaal geluid zijn onvoldoende oliezuiging (cavitatie), slijtage van het lager, slijtage van de kamplaat of een verkeerde uitlijning van de koppeling.

7.2 Diagnose van gemeenschappelijke fouten

Hoofdstuk 8: Industriewaarde en toekomstperspectieven van de A2F-serie Elephant Fluid Dynamics

8.1 Herdefiniëring van de kosten-efficiëntie-normen voor hydraulische motoren

Traditioneel zijn hoogwaardige hydraulische motoren geassocieerd met hoge kosten.Elephant Hydraulics heeft deze perceptie met succes uitgedaagd door gebruik te maken van verticale integratie van de productieketenDe A2F-serie levert meer dan 95% prestaties die gelijkwaardig zijn aan de originele Rexroth-producten tegen slechts 30% tot 40% van hun prijs.het creëren van ongekende waarde voor wereldwijde fabrikanten van bouwmachines, aanbieders van hydraulische onderhoudsdiensten en eindgebruikers.

8.2 Ondersteuning van de diversifiie van de wereldwijde toeleveringsketen

In de afgelopen jaren heeft de wereldwijde productiesector ongekende nadruk gelegd op de veerkracht van de toeleveringsketen.de Elephant Fluid Power A2F-serie voor klanten in Europa, Noord-Amerika, Zuidoost-Azië, het Midden-Oosten, Afrika en Zuid-Amerika met een betrouwbare optie voor een "tweede leverancier".Vooral in een marktomgeving die wordt gekenmerkt door langere levertijden en prijsschommelingen van Rexroth, De snelle levering en stabiele prijzen van Elephant Fluid Power zijn cruciale ondersteuning geworden voor het verzekeren van de continuïteit van de productie van klanten.

8.3 Verbintenis tot continue technologische innovatie

Het Elephant Fluid Dynamics Technology Research Institute blijft investeren in de voortdurende upgrade en ontwikkeling van de A2F-serie:

• Materiaalinnovatie: onderzoek naar nieuwe materialen zoals met keramiek beklede zuigers en met koolstofvezel versterkte distributieschijven, met als doel de levensduur te verlengen tot 30.000 uur.

• Slimme integratie: Ontwikkelen van een slimme motor met ingebouwde druk/temperatuur sensoren en IoT-gegevensinterfaces, die voorspellend onderhoud ondersteunen.

• Optimalisatie van de energie-efficiëntie: het ontwerp van het stroomverdelingsvenster is geoptimaliseerd met behulp van CFD-vloeistofsimulatie om een totale efficiëntie van meer dan 92% te bereiken.

• Milieuvriendelijkheid: vergroot de compatibiliteit met biologisch afbreekbare hydraulische vloeistoffen en helpt klanten bij het bereiken van koolstofneutraliteitsdoelen.

Conclusies

De A2F-serie van de axiale zuigerhydraulische motoren van Elephant Fluid Power (A2F10 A2F500) zijn de voorkeursoplossing geworden in de wereldwijde hydraulische transmissie-industrie.dankzij hun uitgebreide specifiie, hoge compatibiliteit met Bosch Rexroth originele producten, bewezen betrouwbaarheid en concurrentievoordelen in de toeleveringsketen.of het nu gaat om kostenbewuste toepassingen of high-end systemen die ultieme betrouwbaarheid vereisen, de A2F-serie biedt op maat gemaakte waardeproposities.

Het kiezen van Elephant Fluid Power betekent niet alleen het kiezen van een hydraulische motor, maar het kiezen van een langetermijnpartner die geworteld is in technologie, klantgericht en wereldwijd georiënteerd.Nu de hydraulische transmissie-industrie een nieuw tijdperk binnengaat gekenmerkt door intelligentieElephant Fluid Power is toegewijd aan samenwerking met klanten over de hele wereld om samen een betere toekomst voor hydraulische systemen te creëren.

Aanhangsel

Bijlage A: Volledige modellijst voor de A2F-serie

Bijlage: Referenties en normen

1. Bosch Rexroth AG. Axial Piston Fixed Motor A2FM, Teknisch gegevensblad RE 91001.

2. ISO 3019-2:2001. ¢Hydraulische vloeistofkracht - Afmetingen en identifiiecode voor de montage van flenzen en aspunten van verplaatsingspompen en -motoren.

3. DIN 24312. “Hydraulische vloeistofkracht; pompen en motoren; toepassingsbereik van verschillende drukreeksen.

4. Hydrodynamica van olifanten. "A2F-serie Axial Piston Positive Displacement Pump/Motor Product Manual", 2026 editie.
