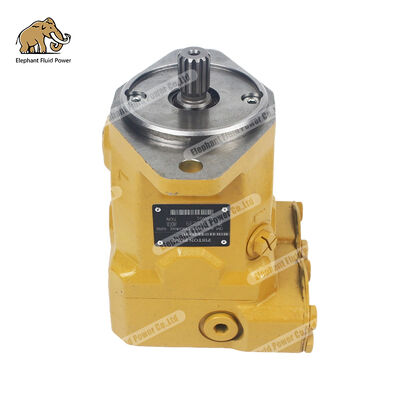

AL A10FM28/52R hydraulische motor gebruikt in industriële machines en CNC-draaibanken

AL A10FM28/52R-VSC10N002-SO768 Vervangende Hydraulische Motor

 V&A: Alles Uitleggen Over Dit Rexroth Vervangingsonderdeel

Hallo! Ik kom van een professionele fabrikant van hydraulische motoren in China, gespecialiseerd in vervangingsproducten voor Rexroth A10FM/A2FM series. Vandaag bespreek ik de AL A10FM28/52R-VSC10N002-SO768 hydraulische motor in een V&A-formaat—als u moeite heeft met het vinden van een vervanging, hoop ik dat dit antwoord u zal helpen.

Vraag 1: Wat is de A10FM28/52R-VSC10N002-SO768 precies?

Dit is een zwenkplaat axiale zuigermotor met vaste cilinderinhoud uit de Rexroth A10FM-serie, een hoofdmodel voor standaardtoepassingen met gemiddelde druk in het Rexroth-productassortiment. Het bestelnummer MNR is R992000916, Made in Germany, wat aangeeft dat het een standaardproduct is dat door Rexroth in Duitsland is vervaardigd.

De A10FM-serie maakt gebruik van een zwenkplaat hydrostatisch aandrijfontwerp, geschikt voor hydrostatische transmissie in zowel open als gesloten circuits. Deze motor heeft een cilinderinhoud van 28 cc/r (geometrische cilinderinhoud 28,5 cm³/omw), die hydraulische energie omzet in mechanische rotatie-output in een hydraulisch systeem om apparatuur aan te drijven om overeenkomstige mechanische acties uit te voeren.

De informatie in deze modelcode kan als volgt worden opgesplitst: A10FM staat voor de zwenkplaat axiale zuigermotor met vaste cilinderinhoud serie; 28 staat voor de cilinderinhoudspecificatie; 52 staat voor serie 5; R staat voor de draairichting (met de klok mee gezien vanaf de aandrijfas); V staat ervoor dat de afdichting FKM fluorelastomeer is; SC10N002 staat voor de specifieke specificaties van de aandrijfas en de montageflens; SO768 is een klant-specifiek configuratienummer.

Tweede vraag: Waar wordt deze motor geïnstalleerd? Op welke apparatuur wordt deze gebruikt?

De A10FM-serie is Rexroth's hoofdproductlijn voor toepassingen met gemiddelde druk, geschikt voor mobiele machines en industriële velden. De A10FM28 is een model met gemiddelde cilinderinhoud met gematigde specificaties, veel gebruikt in diverse standaard hydrostatische transmissiescenario's met gemiddelde druk.

Specifieke toepassingsgebieden omvatten: industriële machines, CNC-draaibanken, schoenmachines, verpakkings- en drukmachines, houtbewerkingsmachines, kunststofmachines, bouwmachines, luchtcompressoren en diverse hydraulische systemen. Het is een langdurige, betrouwbare partner bij de constructie van hydraulische apparatuur, pneumatische apparatuur en hydraulische systemen. Simpel gezegd—A10FM28 kan elke toepassing aan die stabiele en betrouwbare hydraulische transmissie met gemiddelde druk vereist, met ruimtebeperkingen en een hoge vermogensdichtheid.

Drie vragen: Wat zijn de specifieke prestatieparameters?

De belangrijkste technische parameters van A10FM28 zijn als volgt:

Het cilinderinhoudbereik van de A10FM28 valt binnen de specificaties voor gemiddelde cilinderinhoud van de A10FM-serie, die 11 cilinderinhoudopties omvat: 10, 11, 14, 16, 18, 23, 28, 37, 45, 58 en 63 cc/omw. De 28 cc/omw is een veelgebruikt model in deze serie.

Wat betreft prestatiekenmerken, beschikt de A10FM-serie over bewezen A10 roterende componententechnologie, een lange levensduur, een hoge toelaatbare uitgangssnelheid, een hoge vermogen-gewichtsverhouding, een compact ontwerp, ruimtebesparende cartridge-montage, een laag geluidsniveau en mechanische en hydraulische verbindingsinterfaces die voldoen aan de SAE-normen. Optionele snelheidsensoren en ingebouwde anti-cavitatiekleppen zijn beschikbaar voor specifieke toepassingen zoals ventilatoraandrijvingen.

Vier Vragen: Hoe correct installeren en gebruiken? Zijn er veelvoorkomende valkuilen?

① Zorg voor olievulling vóór installatie.

Tijdens inbedrijfstelling en bedrijf moet de axiale zuigereenheid worden gevuld met hydraulische olie. Dit moet ook worden bevestigd na relatief lange stilstandperiodes, aangezien de axiale zuigereenheid olie kan terugvloeien naar de tank via de hydraulische leidingen. De afvoerleiding (L1) moet naar de olietank leiden via de hoogst beschikbare afvoerpoort, en de terugslagdruk mag de gespecificeerde waarde niet overschrijden.

② Selectie van Installatie Locatie

A10FM28 raadt installatielocaties 1 en 2 aan. Als de motor onder het laagste olieniveau in de tank is geïnstalleerd, wordt dit beschouwd als "onder-tank installatie"; als het boven het laagste olieniveau is geïnstalleerd, wordt dit beschouwd als "boven-reservoir installatie". Aansluiting F maakt deel uit van de externe leidingen en moet door de klant worden geleverd om het vullen en ontluchten te vereenvoudigen.

③ Vereisten voor de Lay-out van de Afvoerleiding

Als meerdere eenheden een afvoerleiding delen, moet worden gegarandeerd dat de toelaatbare behuizingsdruk van elke eenheid de limiet onder geen enkele bedrijfsomstandigheid (vooral tijdens koude starts) overschrijdt. De gedeelde afvoerleiding moet groot genoeg zijn; anders moeten er aparte afvoerleidingen voor elke eenheid worden aangelegd.

④ Selectie van Hydraulische Olie

HLP minerale olie die voldoet aan DIN 51524 moet worden gebruikt om goede smering en slijtagebescherming te garanderen. De reinheid van de olie is cruciaal; het wordt aanbevolen om te voldoen aan ISO 18/16/13 of hogere normen.

⑤ Belangrijke Punten voor Inspectie vóór Debugging

Controleer de motor vóór installatie op schade en zorg ervoor dat de uitgaande as vrij draait.

Als de motor lange tijd is opgeslagen, laat de olie dan aftappen en spoel deze om te voorkomen dat interne bewegende delen vastlopen.

De montagebeugel moet voldoende stijfheid hebben en de motor en de belasting moeten coaxiaal zijn verbonden.

Let op de inlaat- en uitlaatrichtingen van het hoofdoli circuit om ervoor te zorgen dat er geen terugstroming optreedt.

⑥ Belangrijke Punten voor Regelmatig Onderhoud

Verander de hydraulische olie en het filterelement elke 1000 uur.

Controleer regelmatig de staat van de afdichtingen; vervang ze onmiddellijk als veroudering of lekkage wordt geconstateerd.

Controleer regelmatig het aanhaalmoment van de montagebouten.

Als de motor langer dan 6 maanden stil heeft gestaan, moet deze opnieuw worden geïnspecteerd voordat deze weer in gebruik wordt genomen.

Vijf Vragen: Wat als er problemen optreden tijdens het gebruik?

De veelvoorkomende storingen en oplossingsmethoden voor hydraulische motoren uit de A10FM-serie zijn als volgt:

Probleem 1: Lage snelheid of onvoldoende koppel

• Mogelijke oorzaken: Onvoldoende olielevering, verstopte zuigfilter, overmatige interne lekkage, ongeschikte olieviscositeit, onvoldoende olielevering van de hydraulische pomp
• Oplossingsrichting: Controleer het olieleveringssysteem, reinig het filterzeefje, vul olie bij; controleer op luchtlekken in de zuigleiding; als er een ernstige interne lekkage is, duidt dit op slijtage van de plunjerassemblage of verdeelplaat, wat demontage en inspectie vereist.

Probleem 2: Abnormaal geluid of trillingen

• Mogelijke oorzaken: Lucht gemengd in het systeem (luchtlek in de zuigleiding), oliebesmetting, versleten of beschadigde lagers, overmatige coaxialiteit van de koppeling
• Oplossingsrichting: Controleer de afdichting van de zuigleiding, breng zeepwater aan om lekken te detecteren; vervang door schone hydraulische olie; demonteer en inspecteer de lagers—als de lagers speling hebben of krassen en verkleuringen op het rolvlak vertonen, moeten ze worden vervangen; kalibreer de coaxialiteit van de koppeling opnieuw.

Probleem 3: Externe olielekkage

• Mogelijke oorzaken: Verouderde of beschadigde asafdichting, verbinding...

Probleem 4: Losse bouten, verouderde leidingverbinding afdichtingen

• Oplossing: Vervang de asafdichting (let op dat de lip naar de olieholte wijst), draai de bouten vast tot het gespecificeerde koppel en vervang de afdichting.

Probleem 5: Oververhitting

• Mogelijke oorzaken: Langdurige overdruksituatie, defect koelsysteem (radiatorverstopping, ventilator draait niet), olieafbraak of onjuiste viscositeit, te hoge instelldruk van de overdrukklep.
• Oplossing: Controleer of de werkdruk van het systeem de limiet overschrijdt, reinig de radiator, vervang de hydraulische olie en stel de overdrukklep druk opnieuw in op de nominale waarde.

Probleem 6: Druk kan niet worden opgebouwd of is onvoldoende

• Mogelijke oorzaken: Vastzittende overdrukklep kern of vermoeide veer, ernstige interne pomplekkage, luchtlek in de zuigleiding.
• Oplossing: Reinig de overdrukklep kern, vervang de vermoeide veer; controleer de afdichting van de zuigleidingverbinding; als de volumetrische efficiëntie onder de 80% is, is demontage en revisie vereist.

Aanpak voor probleemoplossing: Als de gebruiker niet over de middelen beschikt voor demontage en reparatie, probeer deze dan niet zelf te demonteren en te repareren; neem contact op met een professionele motorfabrikant voor reparatie. Foutdiagnose volgt een proces van "visuele inspectie → gegevensverwerving → gesegmenteerde isolatie en probleemoplossing → foutlokalisatie → reparatieplan → reparatietesten → verificatie gesloten lus".

Zes Vragen: Wat zijn de verschillen tussen de vervangingsproducten van uw fabriek en die van de originele fabrikant?

Het kernverschil kan worden samengevat in twee woorden: prijs.

Wat betreft prestaties en kwaliteit, is ons doel om te voldoen aan de originele fabrikant. De A10FM28 vervangingsmotor is volledig uitwisselbaar met de originele specificaties van Rexroth. Nominale druk 280 bar, piekdruk 350 bar, maximale snelheid 4.700 omw/min, koppel 127 Nm (bij 280 bar), uitgangsvermogen 62,5 kW—deze belangrijke parameters zijn identiek.

Onze producten nemen alle kernkenmerken van de A10FM-serie over: bewezen A10 roterende componententechnologie, hoge vermogensdichtheid, compacte structuur, plug-in ontwerp om installatieruimte te besparen, en geluidsarme werking.

Verschillende voordelen van onze producten:

• Strikte kwaliteitscontrole, volledige inspectie voor verzending: Elke eenheid ondergaat druktesten, debiettesten en lektesten om een levering zonder defecten te garanderen. De fabriek is ISO 9001 gecertificeerd voor kwaliteitsmanagementsystemen en het gehele productieproces is traceerbaar.
• Volledig uitwisselbaar met dezelfde specificaties: De montageflens maakt gebruik van een ISO 3019-1 twee-gats flens, en de aandrijfas maakt gebruik van een spieas die voldoet aan de SAE J744 normen. Afmetingen en schroefdraadspecificaties van de oliepoort komen perfect overeen, waardoor directe vervanging zonder enige aanpassingen mogelijk is.
• Afdichtingsmateriaal: Gebruikt FKM fluorelastomeer afdichtingen, die uitstekende weerstand tegen hoge temperaturen en olie bieden.
• Aanzienlijk prijsvoordeel: Originele onderdelen zijn duur en hebben lange levertijden; wij kunnen prijzen aanbieden die 30%-50% lager zijn dan originele onderdelen.
• Stabiele levering: Standaard bestellingen worden binnen 3-7 dagen verzonden, grote bestellingen binnen 15-20 dagen.
• Momenteel kunnen veel binnenlandse fabrikanten van hydraulische motoren vervangingen voor de A10FM-serie produceren, en er hebben zich volwassen hydraulische industrieclusters gevormd in Zhejiang, Ningbo en andere regio's. Vergeleken met Europese en Amerikaanse leveranciers kan het inkopen van hydraulische motoren van gelijkwaardige kwaliteit uit China de totale kosten met 40%-60% verlagen.

Zeven vragen: Welke praktische problemen kunt u mijn klanten helpen oplossen?

U bent een distributeur:

• Winstmarges op geïmporteerde onderdelen worden steeds dunner; klanten vinden ze te duur en kunnen het wachten niet betalen. Onze producten bieden dezelfde kwaliteit voor de helft van de prijs, waardoor uw winstmarge aanzienlijk toeneemt.
• Zorgen over voorraadopbouw? MOQ zo laag als 1-5 eenheden, waardoor proefbestellingen mogelijk zijn voordat u opschaalt.
• Eén jaar garantie, uitgebreide after-sales technische ondersteuning, waardoor klanten gemoedsrust hebben en u gemoedsrust.
• Ruime voorraad van afgewerkte producten zorgt ervoor dat geen voorraadtekorten de bedrijfsvoering beïnvloeden.
• Wij bieden distributeurs producttrainingen, begeleiding bij probleemoplossing en ondersteuning bij reparaties na verkoop.

U bent een OEM-fabrikant:

• Behoefte aan private label maatwerk? Wij ondersteunen OEM/ODM private label maatwerk; verpakking en etikettering kunnen uw merk zijn.
• Geniet van 15% korting op bulkbestellingen van 50 eenheden of meer; langdurige partnerschappen bieden nog betere prijzen.
• Volledige fabrieksinspectierapporten worden bij elke zending geleverd, wat zorgt voor traceerbaarheid van de kwaliteit.
• We kunnen gezamenlijk geoptimaliseerde oplossingen ontwikkelen voor specifieke apparatuur, en bieden een one-stop service van ontwerp tot massaproductie.

U bent een reparatieserviceprovider:

• Eindklanten zijn het meest bang voor dure en lange wachttijden voor onderdelen bij het repareren van apparatuur. Het gebruik van onze vervangingsonderdelen in uw reparatieoffertes kan klanten 50%-70% aan kosten besparen, waardoor uw concurrentievermogen aanzienlijk wordt vergroot.
• Spoedbestellingen kunnen binnen 24 uur worden verzonden; elke dag dat de stilstand van uw klant wordt verminderd, groeit uw reputatie.
• We leveren ook reparatiekits, plunjers, verdeelplaten en andere reparatieonderdelen ter ondersteuning van uw motorrevisiebedrijf.
• We bieden gedetailleerde reparatiehandleidingen en probleemoplossingsgidsen voor onze hydraulische motoren uit de A10FM-serie om de reparatie-efficiëntie te verbeteren.

Acht Vragen: Waarom kiezen voor inkoop in China?

De Chinese hydraulische productie-industrie is drastisch veranderd ten opzichte van tien jaar geleden.

Er heeft zich een compleet hydraulisch industriecluster gevormd, met een zeer volwassen industriële keten, van gieten tot precisiebewerking, van afdichtingen tot lagers. Onze producten van gelijkwaardige kwaliteit hebben een totale kosten die 40%-60% lager zijn dan die van Europese en Amerikaanse leveranciers.

Als professionele fabrikant van hydraulische motoren hebben we rijke productie- en toepassingservaring opgedaan met vervangingsproducten uit de A10FM-serie. Verkrijg producten met dezelfde specificaties en uitwisselbaarheid voor 30%-50% van de prijs van originele onderdelen, plus een jaar garantie en volledige technische ondersteuning—dit zijn geen loze woorden, maar een belofte die we elke dag nakomen.

Hydraulische producten gemaakt in China winnen een steeds belangrijkere positie op de wereldmarkt. Het inkopen van hydraulische motoren uit China biedt niet alleen aanzienlijke kostenvoordelen, maar biedt ook flexibele maatwerkmogelijkheden en een snel reagerend leveringssysteem.

Negen Vragen: Wat zijn de specifieke productparameters? Hoe kan ik contact met u opnemen?
